Sur le moteur K4M 1.6 16V, présent sur de nombreux modèles Renault et Dacia, le calage de la distribution se fait normalement par mise en position des arbres à cames et du vilebrequin, à l’aide d’un outil de blocage spécifique et d’une pige de point mort haut, et non par de simples marques visibles sur la courroie. En cas de calage perdu sans cet outillage, le repère de secours le plus fiable consiste à aligner la clavette du vilebrequin sur la position midi, au moment où les logos Renault des poulies d’arbres à cames sont eux aussi orientés vers midi. Ce moteur étant à 16 soupapes, une erreur de calage ou une rupture de courroie entraîne presque toujours des soupapes pliées, ce qui impose un contrôle de la culasse avant tout redémarrage, sous peine d’aggraver les dégâts.
Ce qu’il faut retenir
- ⚠️ Le piège du pignon de vilebrequin fou (Non claveté) : le pignon tourne librement sur le vilebrequin tant que la vis de poulie Damper n’est pas bloquée.
- 🛠️ L’obligation absolue du kit de calage officiel : pige de vilebrequin (Mot. 1489) et fer plat d’arbres à cames (Mot. 1496) indispensables.
- ⚙️ La fragilité de la poulie déphaseur (VVT) : le mécanisme hydraulique interne s’use et claque au démarrage à froid sur Mégane/Scénic.
- 💥 Le risque de salade de soupapes : un décalage d’une seule dent provoque le contact destructeur entre les pistons et les 16 soupapes.

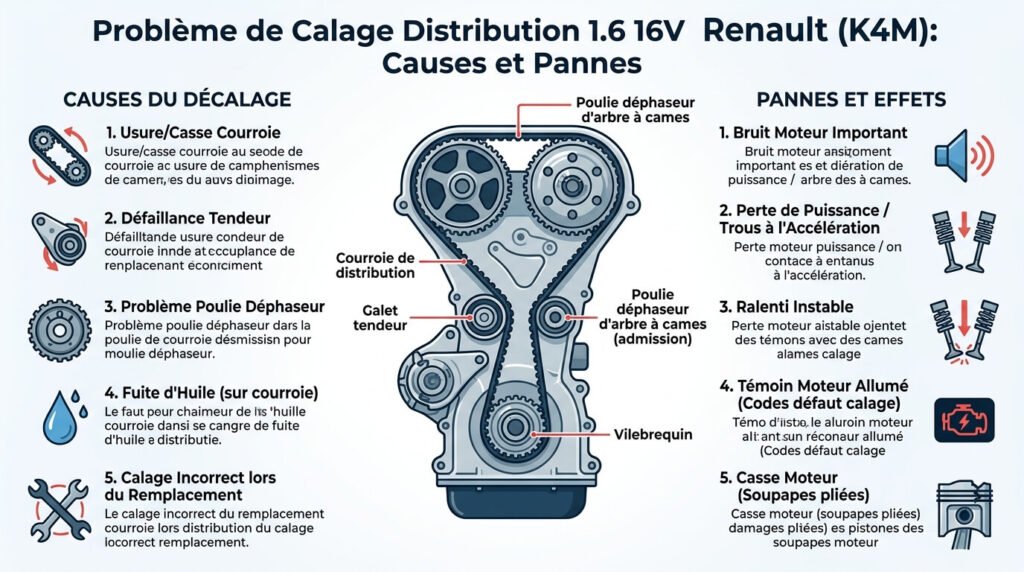

Pourquoi le moteur Renault K4M 1.6 16V est-il si délicat à caler ?
Pour comprendre les difficultés de calage de ce bloc moteur, il faut analyser sa conception technique moderne sans repères fixes traditionnels. Les ingénieurs de Renault ont conçu ce moteur pour être assemblé sur des lignes robotisées ultra-précises en usine.
Le vilebrequin n’a pas de rainure de clavette pour verrouiller son pignon cranté : c’est uniquement le serrage à fort couple de la vis centrale de poulie d’accessoires (Damper) qui plaque le pignon contre la face du vilebrequin par friction. Si vous desserrez cette vis sans avoir préalablement pigé le vilebrequin et bloqué les deux arbres à cames par l’arrière de la culasse, les arbres à cames et le vilebrequin tournent de manière totalement indépendante, provoquant la perte instantanée du calage d’origine.
Quels sont les symptômes d’une distribution mal calée sur le 1.6 16V ?
Un mauvais calage de quelques degrés sur l’admission ou l’échappement se manifeste immédiatement après le premier coup de clé.
Le tableau ci-dessous récapitule les symptômes observés selon l’ampleur du décalage de distribution :
| Type d’erreur de calage sur K4M | Symptômes mécaniques et bruits moteur | Conséquence sur le fonctionnement |
|---|---|---|
| Léger décalage d’une demi-dent (Arbres à cames) | Ralenti boiteux (moteur qui tremble), manque de puissance à bas régime. | Voyant moteur allumé (Code défaut ratés de combustion cylindres). |
| Décalage d’une dent ou poulie déphaseur bloquée | Bruit de claquement métallique de type « diesel » au démarrage à froid. | Démarrage très difficile, calage intempestif aux stops, surconsommation. |
| Décalage franc de 2 dents ou plus (Erreur de pige) | 🚨 Choc violent et blocage mécanique instantané du démarreur. | Torsion des 16 soupapes, culasse marquée, moteur hors d’usage. |
Dans les cas de léger déphasage, le moteur tourne mais donne l’impression de « tourner sur trois cylindres » avec une odeur prononcée d’essence imbrûlée à la sortie de l’échappement.
L’avertissement d’un chef d’atelier Renault
« Ne tentez JAMAIS de faire une distribution de 1.6 16V K4M avec des repères au blanco comme sur une vieille Peugeot 205 ! Sans l’outil de blocage arrière Mot. 1496 et la vraie pige de vilebrequin Mot. 1489 vissée dans le bloc, vous êtes certain à 100 % de décaler les arbres à cames au moment de tendre la courroie ou de bloquer la vis de Damper. »
@karlsquelll #mecanique #distribution #k4m #renault #garage #tuto #moteuressence #essence #1 ♬ son original – karl squell
Quel outillage spécifique est indispensable pour réussir l’opération ?
Pour intervenir sur la distribution d’un moteur K4M dans les règles de l’art, l’achat ou la location d’un coffret de calage Renault est obligatoire.
Le kit doit comprendre les trois outils suivants :
- La pige de calage de vilebrequin (Mot. 1489) : une tige filetée spécifique qui se visse dans le bloc moteur (bouchon Torx près du volant moteur) contre laquelle le contrepoids du vilebrequin vient s’appuyer.

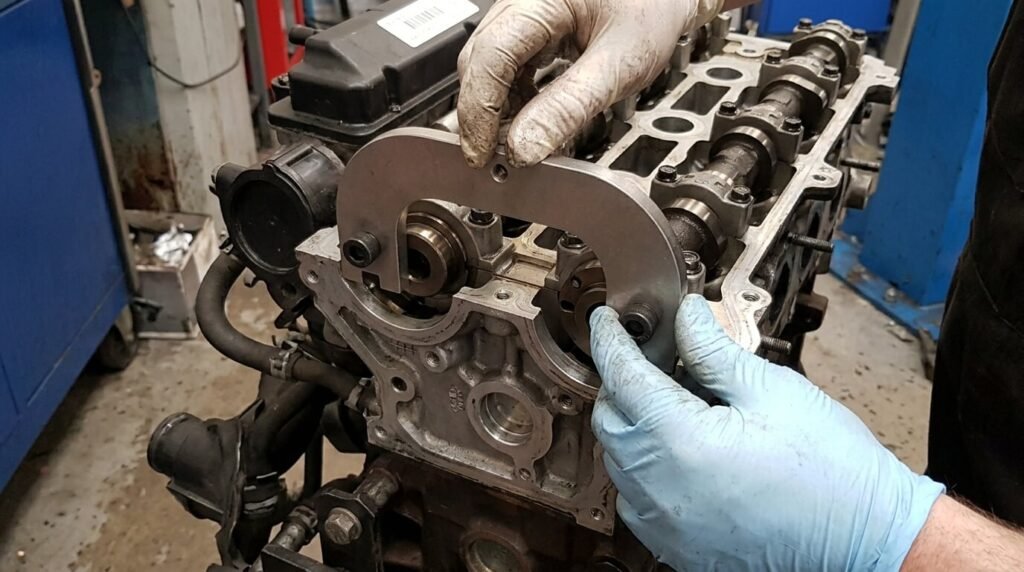

- Le fer plat de calage des arbres à cames (Mot. 1496) : une plaque en acier d’épaisseur calibrée qui s’insère dans les fentes usinées au bout des deux arbres à cames (après dépose des deux bouchons d’étanchéité en plastique côté boîte).
- L’outil de blocage des poulies d’arbres à cames (Mot. 1490-01) : indispensable pour serrer ou desserrer les écrous de poulies sans forcer sur la règle arrière.
Les fentes en bout d’arbres à cames sont désaxées : elles doivent se situer en dessous de l’axe médian de la culasse pour que la plaque s’insère parfaitement à l’horizontale.
Quelle est la procédure exacte pas à pas pour caler la distribution ?
Le respect scrupuleux de l’ordre des opérations garantit un calage parfait au millimètre près lors de la repose de la courroie neuve.
Retirez les deux pastilles d’obturation en plastique à l’arrière de la culasse. Tournez le moteur à la main pour amener les rainures des arbres à cames presque à l’horizontale vers le bas. Vissez la pige Mot. 1489 dans le trou fileté du carter cylindre et amenez le vilebrequin en butée franche contre la pige (dans le sens horaire). Insérez le fer plat Mot. 1496 à l’arrière des arbres à cames. Montez la courroie de distribution neuve, réglez la tension avec l’index du galet tendeur automatique, puis dégraissez parfaitement le nez du vilebrequin et la poulie Damper à l’acétone. Posez une vis de Damper neuve et appliquez le serrage au couple officiel (généralement 40 Nm suivi d’un serrage angulaire de 115° à 145° selon modèle). Retirez les piges, faites deux tours de vilebrequin à la main et contrôlez que les piges se réinsèrent sans forcer.
Quel est le problème récurrent de la poulie déphaseur d’arbre à cames (VVT) ?

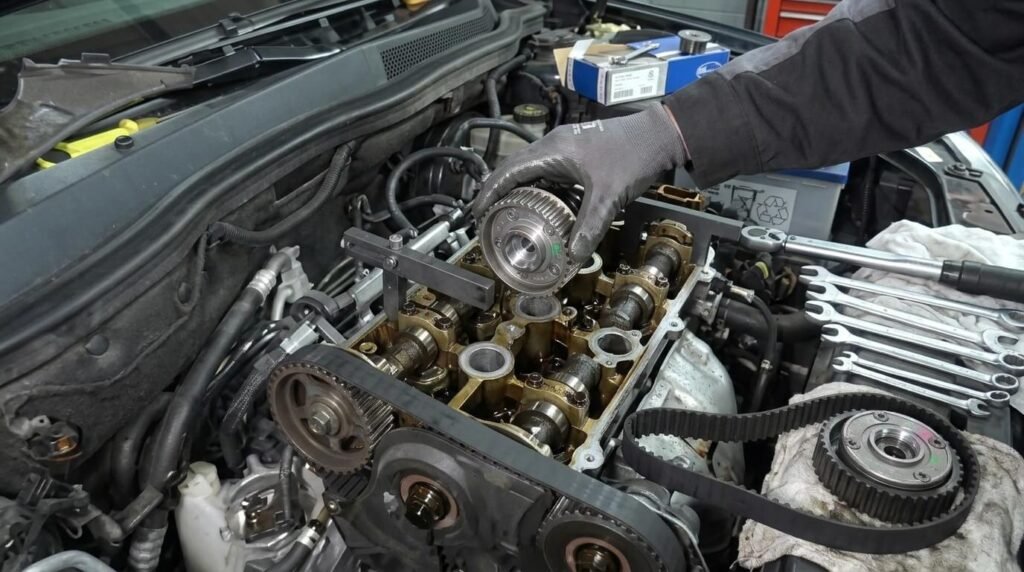

Sur les versions plus récentes du 1.6 16V équipées du calage variable de l’admission (sur Mégane 2, Scénic 2, Clio 3 et Laguna 2), un organe annexe est très souvent confondu avec un problème de calage.
La poulie déphaseur d’arbre à cames d’admission (poulie VVT) contient une palette interne verrouillée par un doigt mécanique sous pression d’huile. Lorsque cette poulie s’use (dès 100 000 km), le doigt ne se verrouille plus au ralenti : la poulie prend un jeu important et émet un claquement de mitraillette très violent pendant 2 à 3 secondes au démarrage à froid, suivi d’un ralenti instable. Lors du changement du kit de distribution, il est vivement recommandé de remplacer systématiquement cette poulie déphaseur (environ 120 € à 180 € la pièce) pour éviter d’avoir à redémonter la distribution quelques mois plus tard.
Foire Aux Questions (FAQ)
⚙️ Pourquoi la vis de poulie Damper doit-elle obligatoirement être remplacée ?
La vis de vilebrequin du moteur K4M est une vis à étirement plastique conçue pour s’allonger sous le couple de serrage angulaire important. Réutiliser l’ancienne vis étirée risque d’entraîner son desserrage spontané en roulant ou sa rupture nette dans le vilebrequin, libérant le pignon fou et détruisant instantanément les 16 soupapes du moteur.
⏱️ Quel est l’intervalle de remplacement de la courroie sur le 1.6 16V Renault ?
La préconisation constructeur Renault pour le remplacement du kit de distribution et de la pompe à eau sur le bloc K4M est de 5 ans ou 120 000 km (au premier des deux termes atteints). En usage urbain intensif ou petits trajets répétés, il est prudent de ramener cette échéance à 5 ans ou 80 000 km.
📌 Comment savoir si les soupapes ont touché après une erreur de calage ?
Prenez les compressions des 4 cylindres à l’aide d’un compressiomètre vissé dans les puits de bougies. Si un ou plusieurs cylindres affichent une compression nulle ou inférieure à 3 bars, les soupapes ont heurté la calotte des pistons et sont tordues. Il faudra alors déculasser pour remplacer les soupapes pliées et contrôler le guidage.
