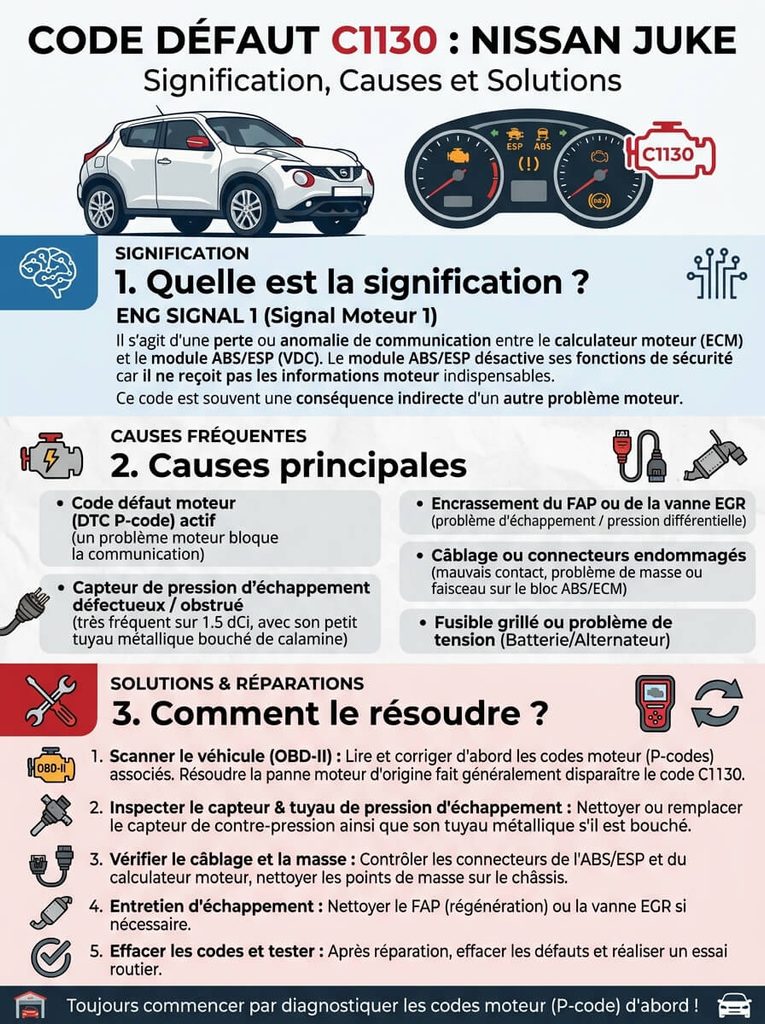

Le code C1130 sur Nissan Juke signifie « signal moteur » : c’est un code du boîtier ABS/ESP indiquant qu’il ne reçoit plus un signal cohérent du calculateur moteur, et non un défaut de freinage. Nissan demande de diagnostiquer, réparer et effacer d’abord les codes moteur (P) avant toute intervention. Sur le diesel 1.5 dCi, des propriétaires ont trouvé un petit tuyau de pression du collecteur d’échappement bouché par la suie, dont le nettoyage a suffi. Un défaut EGR ou un alternateur non d’origine envoyant un mauvais signal sont aussi cités. Remplacer la pompe ABS est rarement la solution : plusieurs pompes renvoyées avec ce code ne présentaient aucun défaut. Roulez prudemment, l’ESP étant signalé en défaut, et faites lire les codes.
Infos à retenir
- ⚠️ Un faux défaut de freinage : le code C1130 n’indique pas une panne du boîtier ABS, mais un dysfonctionnement venu du moteur.
- 💨 Le capteur de pression des gaz d’échappement en cause première : sur le 1.5 dCi, son petit tuyau métallique se bouche avec la suie.

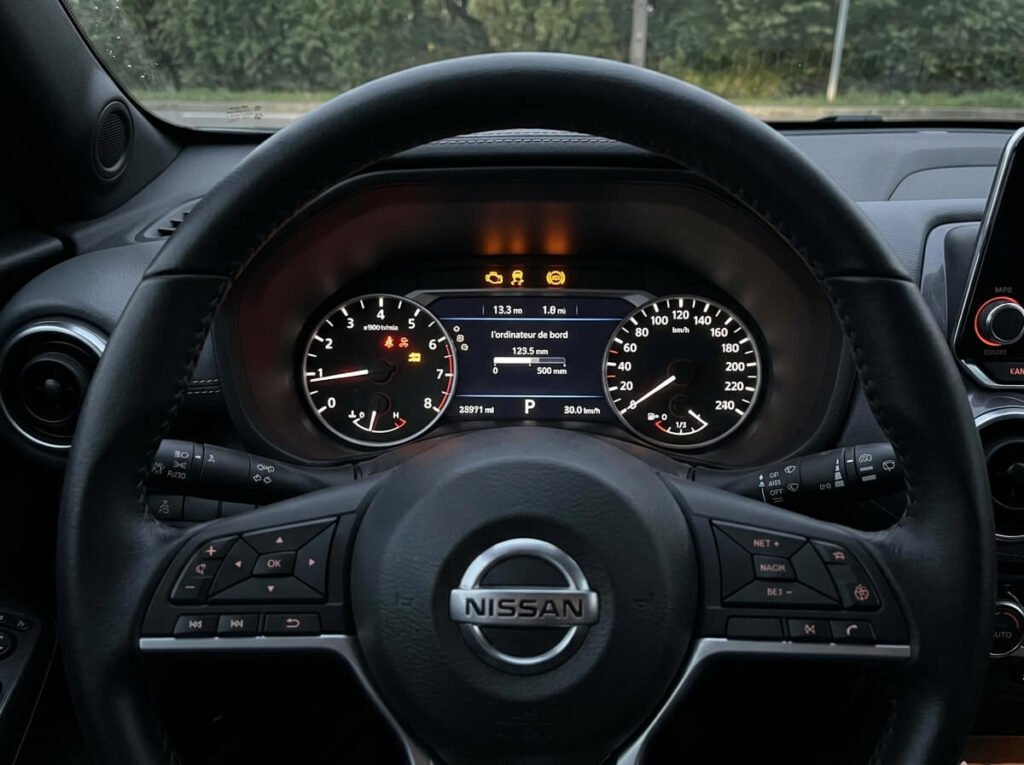

- 🛑 La désactivation préventive de l’ESP : le calculateur de trajectoire se coupe car il ne reçoit plus une information de couple moteur fiable.
- 🧹 Le débouchage du tube rigide à moindre coût : un nettoyage mécanique à l’aiguille de ce conduit résout la panne sans remplacer le capteur.
Pourquoi le bloc ABS/ESP enregistre-t-il un code alors que la panne est sur le moteur ?
Pour stabiliser la trajectoire du véhicule en cas de dérapage d’urgence, le calculateur de freinage ABS/ESP a impérativement besoin de connaître en temps réel le couple exact délivré par le moteur thermique :
Ces données de puissance et de rotation sont transmises en permanence par le calculateur de gestion moteur (ECM) à travers les lignes multiplexées du réseau CAN Bus. Si un capteur moteur renvoie une valeur erronée ou si l’injection subit un micro-dysfonctionnement, le calculateur moteur ne peut plus garantir l’exactitude de son calcul de couple. Il envoie alors une trame d’invalidation sur le réseau.
Ne pouvant plus faire confiance aux données transmises par le moteur pour doser le freinage individuel des roues, le module ABS/ESP se met en sécurité : il coupe le système antipatinage, allume ses voyants au combiné et enregistre le code C1130 (Signal Moteur 1) pour signaler qu’il s’est déconnecté par précaution suite à une anomalie venue du compartiment moteur. Tenter de remplacer des capteurs de roue ou le maître-cylindre face à ce code est donc totalement inutile.
Capteur de contre-pression d’échappement, vanne EGR ou turbo : tableau de localisation de la panne sur Nissan Juke
Sur le bloc 1.5 dCi (moteur K9K d’origine Renault équipant le Juke), le code C1130 découle presque toujours d’un ensemble de défauts bien connus des mécaniciens :
| Composant mécanique incriminé | Symptômes associés sur le véhicule | Solution de dépannage préconisée |
|---|---|---|
| Tuyau du capteur de pression des gaz d’échappement amont | Cause n° 1 (80 % des cas) : léger manque de reprise à bas régime, voyants ESP et moteur allumés ensemble. | Démonter et déboucher le tuyau métallique coudé colmaté par de la calamine dure ; vérifier le capteur plastique associé. |
| Vanne EGR basse pression ou son refroidisseur | À-coups d’accélération vers 1 800 tr/min, fumées noires à l’échappement lors des relances. | Nettoyage de la vanne EGR au solvant décapant ou remplacement du bloc vanne si l’axe est grippé. |
| Durite de suralimentation d’air fissurée | Bruit de souffle d’air puissant à l’accélération sous le capot, mise en sécurité du turbo. | Inspecter la grosse durite en caoutchouc noir en sortie d’échangeur d’air (intercooler) et remplacer le manchon percé. |
| Capteur de débitmètre d’air massique encrassé | Consommation de carburant en hausse sensible, fonctionnement rugueux au ralenti. | Nettoyer le filament du débitmètre avec un spray spécial nettoyant contact sans solvant gras. |
Ce tableau met en exergue le véritable point noir du Nissan Juke diesel : le petit conduit métallique qui relie le collecteur d’échappement au capteur de contre-pression se bouche complètement avec une suie compacte, ce qui fausse les mesures de débit et induit l’ABS en erreur.
L’astuce d’un mécanicien de quartier
« Sur les Juke 1.5 dCi, quand on voit arriver un code C1130 avec le voyant antidérapage, on ne touche même pas aux freins. On va directement chercher le capteur de pression d’échappement situé derrière le moteur. Son petit tube rigide de 8 mm est bouché comme une vieille pipe en terre. On passe une corde à piano ou un câble de vélo dedans avec du dégrippant pour vider le bouchon de suie, on efface le défaut à la valise, et la voiture repart comme neuve pour zéro euro de pièce. »

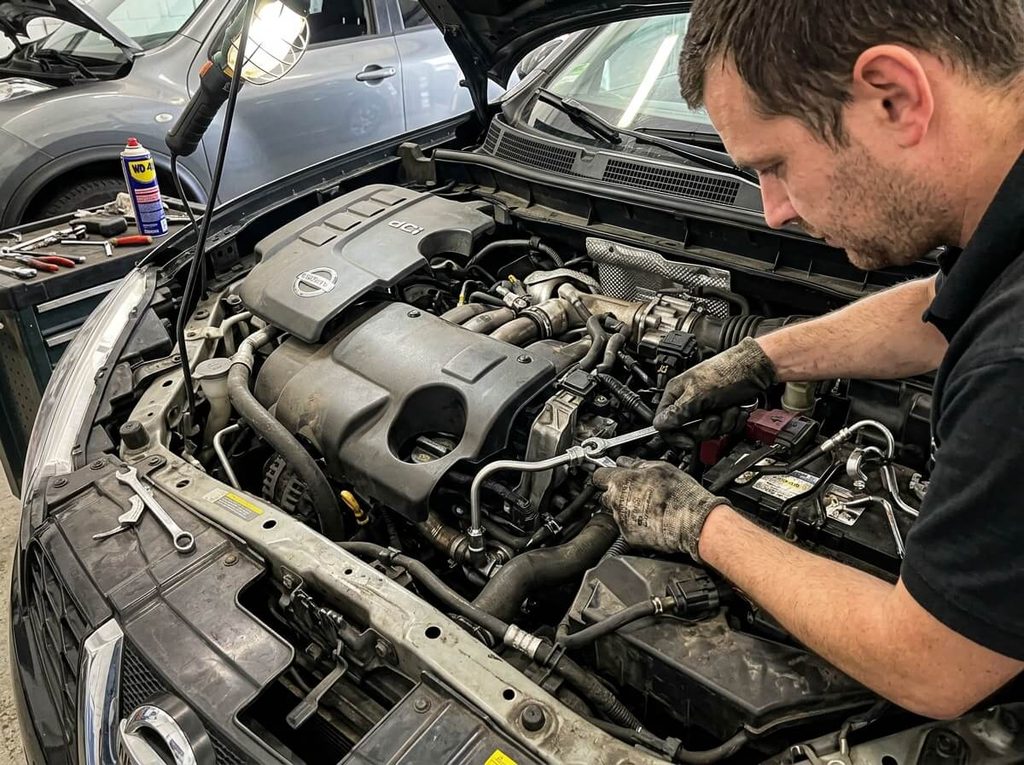

La procédure pas à pas pour nettoyer le tuyau du capteur de pression d’échappement
Pour régler le problème vous-même à l’atelier avec des outils d’entretien basiques :
- 1. Localisez l’ensemble capteur et tuyauterie : ouvrez le capot et retirez le cache moteur en plastique ; sur l’arrière du moteur vers le tablier, repérez le capteur de pression monté sur une patte métallique, relié par une durite souple à un fin tube rigide en acier descendant vers la ligne d’échappement.
- 2. Démontez le tube métallique : dévissez le raccord écrou à olive qui fixe le tube sur le collecteur (clé plate de 17 ou 19 mm) et débranchez la durite en caoutchouc haute ; faites attention à ne pas tordre la tuyauterie.
- 3. Tringlez le bouchon de calamine : inspectez l’intérieur du conduit métallique : il est souvent totalement obstrué par un bouchon noir durci ; injectez du décapant pour four ou du nettoyant frein et enfoncez un morceau de câble de frein de vélo effiloché pour gratter la calamine jusqu’à ce que l’air traverse librement.
- 4. Contrôlez l’état de la membrane du capteur : à l’aide d’une petite pompe à dépression ou en soufflant doucement à la seringue, assurez-vous que la tétine du capteur électrique réagit sans fuite d’air (remplacez le capteur s’il est fendu ou brûlé).
- 5. Remontez et effacez les mémoires : réinstallez le tube avec un joint neuf, resserrez modérément, rebranchez la prise et lancez un effacement complet des codes défauts dans la section Moteur ET dans la section ABS/ESP de votre valise de diagnostic.
Après un essai routier d’une dizaine de kilomètres avec plusieurs accélérations franches au-delà de 2 500 tr/min, les voyants ESP et moteur doivent rester définitivement éteints.
Quels sont les risques si l’on continue de rouler avec le code C1130 actif ?
Beaucoup de conducteurs continuent de circuler pendant des mois tant que la voiture roule, ignorant les conséquences mécaniques sous-jacentes :
Le premier impact direct est la perte totale de vos aides à la conduite sécuritaire : en cas de chaussée mouillée, de flaque de gasoil ou de freinage brusque pour éviter un obstacle, le système ESP ne fonctionnera pas pour redresser la trajectoire de votre Juke, augmentant considérablement le risque de tête-à-queue. De plus, tant que le calculateur moteur reçoit des informations de pression faussées, il interdit le lancement des cycles normaux de régénération du filtre à particules (FAP). En quelques semaines de petits trajets urbains, le filtre à particules se colmate irréversiblement, entraînant une panne majeure d’échappement pouvant nécessiter le remplacement complet du FAP.
Foire Aux Questions (FAQ)
🛡️ Le code C1130 entraîne-t-il un recalage au contrôle technique ?
Oui, formellement : l’allumage du voyant de diagnostic moteur orange ou du témoin ESP/ABS au tableau de bord constitue une défaillance majeure soumise à contre-visite obligatoire lors du passage sur le banc de contrôle antipollution et de sécurité.
💸 Combien coûte le remplacement du capteur de pression d’échappement au garage ?
Si le nettoyage du tuyau ne suffit pas et que le capteur électrique est grillé, la pièce seule coûte entre 40 € et 90 € sur les sites de pièces détachées en ligne ; en garage professionnel, comptez une facture moyenne comprise entre 180 € et 300 € incluant la pièce d’origine, la main-d’œuvre de démontage et le passage à la valise diagnostic.
🛑 La batterie peut-elle être à l’origine du code C1130 ?
Oui, c’est une piste secondaire fréquente : si la batterie de votre Nissan Juke a plus de 5 ans et chute sous les 10 volts au moment du coup de démarreur, les calculateurs interconnectés subissent une micro-chute de tension qui génère des erreurs de communication parasites entre le moteur et l’ABS, faisant surgir temporairement le code C1130.
