L’apparition du message « défaut de réglage automatique des projecteurs » sur une Peugeot 308 provient le plus souvent d’une anomalie mécanique sur l’un des capteurs de hauteur de caisse situés sur les essieux avant ou arrière du véhicule. Exposées aux projections de boue et aux chocs sous le châssis, les petites biellettes articulées reliées aux bras de suspension ont tendance à se gripper, se déboîter ou fausser les valeurs transmises au calculateur d’éclairage, ce qui bloque les optiques en position basse de sécurité pour ne pas éblouir les autres usagers. Une vérification visuelle sous la voiture permet souvent de repérer la fixation déclipsée avant d’envisager le passage à la valise de diagnostic pour réétalonner la portée des feux.
Infos à retenir
- 🦴 La biellette d’assiette arrière cassée ou déboîtée : dans 70 % des cas, cette petite tige en plastique fixée sur le train arrière s’est brisée net.
- 🚨 Le mode dégradé de sécurité des feux : en cas de perte de signal, les moteurs de phares plongent vers le bas pour ne pas aveugler les autres usagers.
- 🛑 Motif de contre-visite au contrôle technique : un faisceau trop bas ou une défaillance de correcteur automatique entraîne un recalage immédiat.
- 🧰 Une réparation très peu coûteuse soi-même : remplacer la biellette ou rebrancher le capteur coûte entre 15 € et 50 € de pièces.
Comment fonctionne le système de correction automatique d’assiette sur la 308 ?
Sur les véhicules équipés d’optiques halogènes classiques, le conducteur ajuste la hauteur de ses feux à l’aide d’une molette manuelle numérotée (0 à 3) selon la charge du coffre. Mais sur les finitions équipées de projecteurs puissants (Full LED ou Xénon dépassant 2 000 lumens), la réglementation européenne impose un correcteur d’assiette automatique et dynamique.

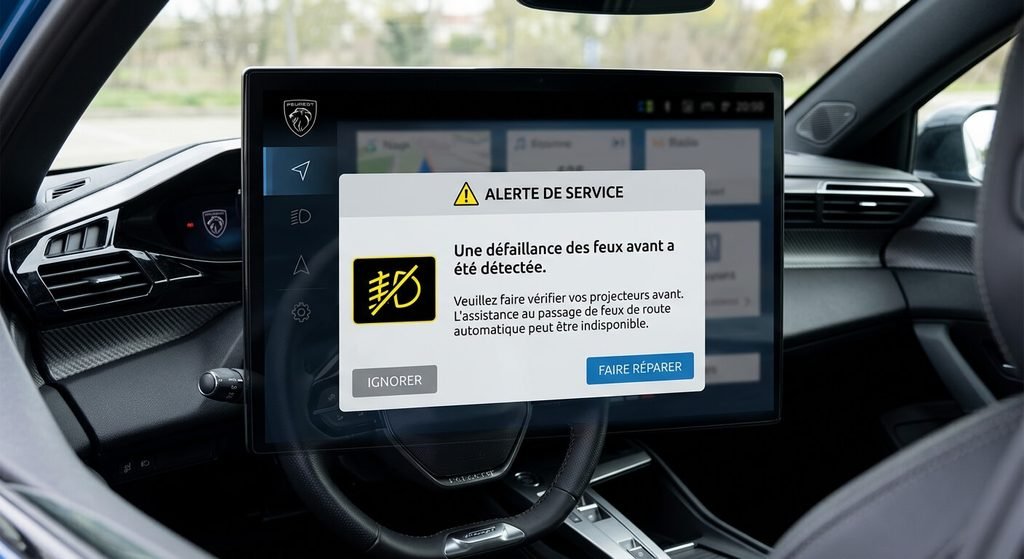

Pour mesurer l’inclinaison de la carrosserie en temps réel (selon que vous transportiez des passagers à l’arrière, des bagages lourds ou que vous accélériez franchement), Peugeot installe un potentiomètre rotatif appelé capteur d’assiette, relié par une petite biellette articulée sur la traverse du train arrière (et parfois un second sur le train avant). Lorsque la suspension arrière s’écrase sous le poids, la biellette pivote et modifie la valeur de résistance électrique transmise au boîtier électronique. Le calculateur envoie alors l’ordre aux petits micromoteurs pas-à-pas situés à l’intérieur de chaque phare avant d’abaisser les lentilles pour conserver un faisceau parfaitement horizontal. Si la liaison mécanique casse ou si la prise électrique prend l’eau, le système perd le contact : par mesure de prudence réglementaire, il baisse immédiatement les deux phares au plus bas (position refuge) et déclenche l’alerte de service.
L’avis d’un réparateur indépendant multimarque
« Sur les 308 II, dès qu’un client arrive avec ce message d’erreur, je ne touche même pas à la valise de diagnostic en premier. Je passe directement la tête sous la roue arrière gauche. Neuf fois sur dix, la biellette en plastique noir est cassée en deux après un passage sur une branche ou la rotule s’est déclipsée avec le sel de la route. On remet une rotule neuve en métal, un coup d’effacement de défaut, et le client repart pour quarante euros. »
Biellette, connecteur oxydé ou micromoteur : tableau comparatif des pannes sur projecteurs 308
Pour cibler l’intervention sans engager de dépenses inutiles, voici l’ordre logique des pannes constatées en atelier :
| Composant en cause | Ce que l’on observe sous la voiture | Solution technique recommandée |
|---|---|---|
| Biellette plastique du capteur d’assiette arrière | La tige pend dans le vide près de l’essieu arrière gauche, ou la petite rotule en plastique est fendue. | Remplacer la biellette (idéalement par un modèle métallique adaptable réglable, très économique). |
| Faisceau électrique ou broche du capteur oxydée | Fils dénudés frottant sur le train roulant, présence de vert-de-gris dans la prise étanche à 3 broches. | Nettoyer au spray contact électrique, réparer le fil coupé à la gaine thermo-rétractable étanche. |
| Capteur d’assiette potentiométrique grippé | Le bras métallique du capteur est bloqué par la corrosion et refuse de pivoter à la main. | Remplacement du boîtier capteur (environ 60 € à 110 € sur les sites de pièces détachées). |
| Micromoteur pas-à-pas interne à l’optique avant | Un seul phare reste bloqué en bas tandis que l’autre bouge à l’initialisation du contact. | Contrôler l’engrenage intérieur du phare ; si desserti, le phare complet doit être remplacé. |
Ce tableau confirme la fragilité des pièces exposées aux intempéries sous le soubassement. Dans l’immense majorité des cas, l’électronique des phares fonctionne parfaitement : c’est la transmission de l’information de hauteur de caisse qui est physiquement rompue sous le plancher.
Comment contrôler et réparer la biellette d’assiette arrière à la maison ?
L’opération ne demande pas d’outils sophistiqués et s’effectue facilement sur chandelle ou avec les roues arrière sur des rampes :
- Placez l’arrière gauche de la voiture sur chandelle pour accéder à la zone située juste devant la roue arrière gauche.

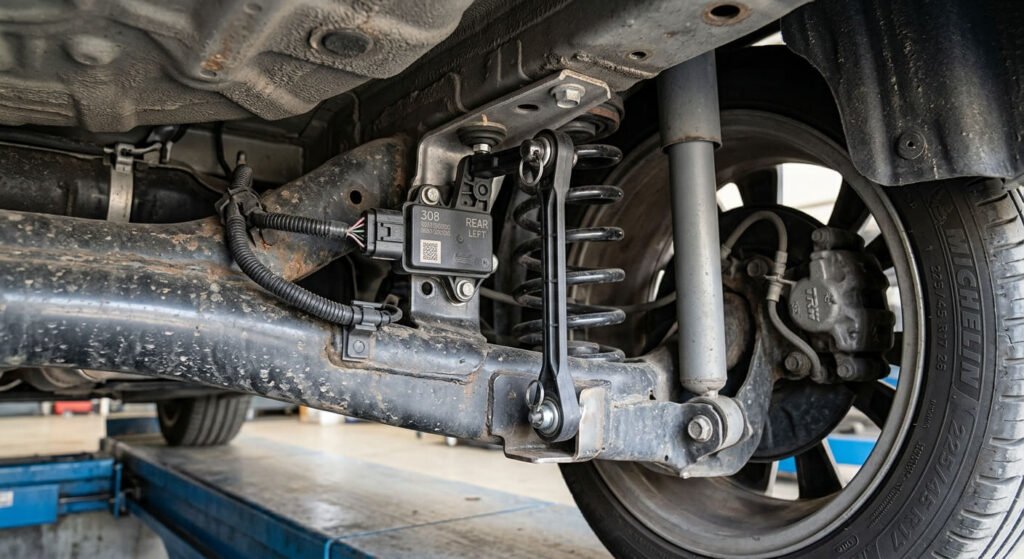

- Repérez le boîtier noir fixé sur le châssis, relié à la barre de torsion par une fine tige articulée d’une douzaine de centimètres munie de deux petites rotules.
- Vérifiez si la tige est entière : avec le vieillissement du plastique et les projections de gravillons, elle se casse net au milieu ou la cage de rotule saute de sa boule.
- Dévissez les deux écrous de 10 mm qui maintiennent les extrémités de la tige et installez une pièce neuve sans forcer sur le bras mobile du capteur.
Une fois la liaison mécanique rétablie, mettez le contact sans démarrer : vous devez entendre les petits moteurs des phares s’initialiser et voir le faisceau remonter à sa hauteur normale sur un mur en face de vous.
Passage du contrôle technique : pourquoi ce défaut entraîne-t-il une contre-visite ?
Le contrôle technique automobile ne laisse passer aucune défaillance sur les organes d’éclairage et de visibilité nocturne :
Lors du passage de la 308 devant le réglo-phare du contrôleur, le banc mesure deux points précis : la hauteur de coupure du faisceau et le bon fonctionnement du dispositif de correction. Si le message « Défaut réglage automatique » est actif au tableau de bord, ou si les phares sont figés en mode dégradé (éclairant à moins de 15 mètres devant le capot), le contrôleur saisit la défaillance majeure « 4.1.2.a.2 Orientation des feux : faisceau d’un feu de croisement en dehors des limites réglementaires » ou « 4.1.6.a.2 Système de réglage en site inopérant ». Vous disposez alors d’un délai légal de deux mois pour faire la réparation et présenter à nouveau le véhicule.
Foire Aux Questions (FAQ)
📏 Faut-il faire un réglage de base des phares après avoir changé la biellette ?
Si vous avez remis une biellette d’origine de même longueur, le système retrouve immédiatement sa position d’usine. En revanche, si la voiture a été rabaissée ou si le capteur lui-même a été remplacé, un étalonnage de l’assiette à la valise de diagnostic (Diagbox) complété par un réglage des vis blanches sur les phares est préconisé.
🔄 Pourquoi les phares montent et descendent quand on allume le contact ?
C’est la séquence d’auto-test et de calibration initiale des moteurs : au démarrage, le calculateur ordonne aux projecteurs d’aller en butée basse puis en butée haute avant de se stabiliser sur la consigne mesurée par les capteurs d’essieux.
💡 Peut-on remonter les phares manuellement avec un tournevis en dépannage ?
Oui, chaque phare dispose d’une vis de réglage en plastique blanc accessible sous le capot. Vous pouvez tourner cette vis d’un quart de tour pour remonter temporairement le faisceau et rentrer chez vous la nuit sans danger, mais le message d’erreur restera allumé au tableau de bord.
