Brancher un compte-tours moto sur le fil de bougie est la méthode la plus simple et la moins invasive, car elle ne nécessite aucune coupure de fil. Le principe repose sur l’induction : il suffit d’enrouler le fil signal du compte-tours plusieurs fois autour du fil haute tension de la bougie, généralement 3 à 5 tours, pour capter le champ électromagnétique généré à chaque étincelle. Le fil du compte-tours ne se raccorde donc pas électriquement au fil de bougie, il l’entoure simplement. Si le compte-tours n’affiche rien, augmentez le nombre de spires ou vérifiez le paramètre de cylindrée (stroke) dans les réglages : sur un monocylindre 4 temps, réglez sur 1, sur un 2 temps sur 2. Si le compte-tours affiche des valeurs erratiques ou trop élevées, blindez le fil signal avec une gaine métallique reliée à la masse pour éliminer les perturbations. Sur les motos à injection moderne, il est souvent plus fiable de récupérer le signal directement sur le fil dédié du faisceau d’origine.
Ce qu’il faut retenir
- 🧲 Le principe de l’induction permet de capter le signal de rotation sans aucun contact électrique direct avec le courant de la moto.
- 🌀 Le nombre de tours de fil à enrouler autour du câble de bougie étanche doit se situer entre 4 et 5 boucles pour recevoir un signal propre.
- 🚨 Le paramétrage du moteur (2 temps ou 4 temps) dans les menus du boîtier est obligatoire pour ne pas afficher une valeur double ou fausse.
- 🔌 L’éloignement des parasites électriques extérieurs (bobine d’allumage) évite les sauts d’aiguille et l’affolement de l’affichage numérique.
Le principe magique de la détection par induction magnétique
Pour réaliser ce branchement d’allumage à la maison, vous n’avez pas besoin d’avoir des diplômes en électricité automobile. Les petits compte-tours numériques vendus dans le commerce fonctionnent grâce à une loi de la physique appelée l’induction électromagnétique. Lorsque la bobine d’allumage de votre moto envoie une décharge de haute tension (plusieurs milliers de Volts) vers la bougie pour créer l’étincelle dans le cylindre, ce courant ultra-puissant génère un champ magnétique invisible tout autour du câble en caoutchouc noir.
En enroulant le fil de signal fin de votre compte-tour autour de ce gros câble de bougie, vous fabriquez une petite antenne réceptrice. À chaque impulsion de courant, le champ magnétique crée un micro-courant de basse tension dans le fil du boîtier. Le compte-tour compte simplement le nombre d’impulsions reçues par minute et traduit cette donnée en un affichage clair sur l’écran TFT ou sur le cadran à aiguille du guidon, sans aucun branchement destructeur sur vos circuits d’origine.
L’avis d’un mécanicien spécialisé en électricité deux-roues
« C’est le système de contrôle le plus fiable et le plus économique pour les machines de cross ou les vieux cyclomoteurs. Mais le piège classique des bricoleurs est d’enrouler trop de spires ou de coller le fil de signal contre la bobine haute tension. Le signal devient alors saturé de bruits parasites électriques : l’écran affiche 8000 tours au ralenti ou l’aiguille saute dans tous les sens à la moindre accélération. La modération est de mise lors de la pose. »
La liste des étapes pour installer votre câble de signal proprement
La pose de ce type d’accessoire de mesure se fait en quelques minutes au ras du moteur, sans avoir besoin de sortir de lourds outils de quincaillerie de votre établi.
Suivez cette méthode pas à pas pour fixer votre fil d’induction :
- Retirez les caches en plastique de la carrosserie de votre moto pour avoir un accès visuel direct au gros câble noir de l’antiparasite de la bougie.
- Prenez l’extrémité du fil de signal fin fourni avec votre compte-tour numérique et nettoyez la gaine en plastique avec un chiffon sec.
- Enroulez le fil fin autour du câble de bougie en effectuant 4 à 5 spires serrées (les boucles doivent être jointives, comme un ressort hélicoïdal).
- Bloquez l’enroulement à chaque extrémité à l’aide d’un morceau de ruban adhésif d’électricien ou de deux petits colliers en plastique (Rilsan).
Faites cheminer le reste du fil fin le long du cadre de la moto jusqu’au guidon, en veillant à l’éloigner des zones chaudes du cylindre en aluminium et des fils de forte puissance de l’alternateur pour éviter de brûler la gaine isolante lors des balades d’été.

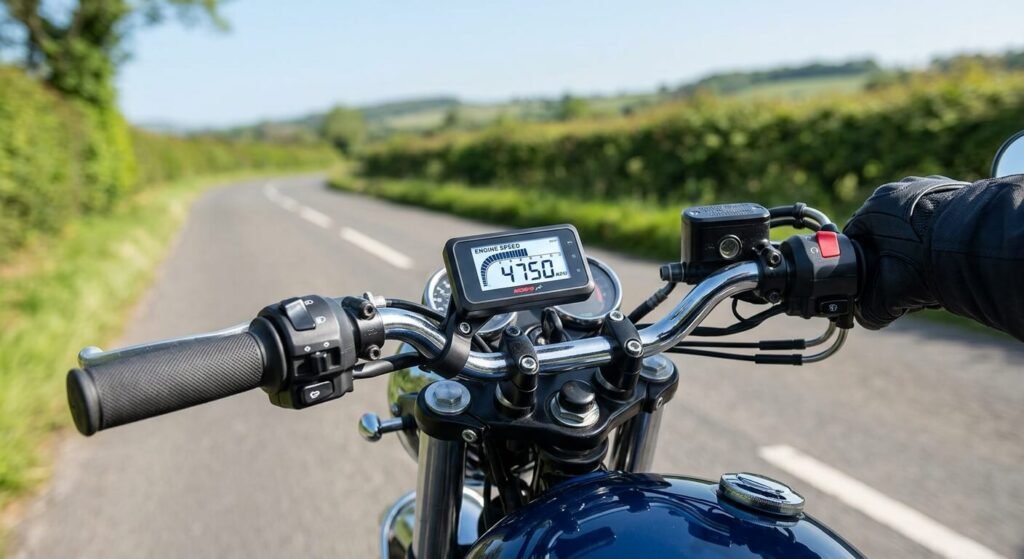

Le choix de l’emplacement du boîtier sur votre tableau de bord
Une fois le raccordement du moteur effectué, l’installation du boîtier de commande ou de l’écran d’affichage sur le guidon de votre machine demande de la réflexion pour conserver une bonne lisibilité lors des trajets de nuit. L’écran ne doit pas gêner les mouvements de la colonne de direction.
Vous pouvez fixer le petit boîtier à l’aide du ruban adhésif double-face moussé fourni dans le kit directement sur le té supérieur de fourche, ou utiliser un petit support métallique en quincaillerie vissé sur l’axe d’un de vos rétroviseurs extérieurs. Assurez-vous que l’affichage reste bien visible dans votre champ de vision sans vous obliger à baisser la tête de façon dangereuse en pleine courbe, garantissant ainsi votre sécurité sur la route.
Le comparatif de configuration selon le type de cycle moteur
Une fois le branchement terminé, si vous démarrez le moteur, les valeurs affichées sur l’écran seront fausses si vous n’entrez pas dans les menus de programmation internes du boîtier. Chaque type de moteur possède un rythme d’allumage d’étincelles unique par tour de vilebrequin.
Ce tableau technique vous guide pour régler le paramètre (souvent nommé P1, P2 ou Spark) dans le logiciel du compte-tour :
| Architecture du moteur de la moto | Nombre d’étincelles par tour de roue libre | Réglage du paramètre sur l’écran numérique |
|---|---|---|
| Moteur 2 Temps monocylindre (ex: 50cc, 125cc cross). | 1 étincelle à chaque tour de moteur ( combustion à chaque remontée du piston). | Sélectionner le mode 1P1R (1 impulsion pour 1 tour de vilebrequin). |
| Moteur 4 Temps monocylindre classique (ex: 125cc scooter, moto A2). | 1 étincelle tous les 2 tours de moteur ( cycle à quatre temps traditionnel). | Sélectionner le mode 2P1R ou 0.5P selon les marques de compte-tours du commerce. |
| Moteur 4 Temps à étincelle perdue (ex: nombreuses motos modernes). | 1 étincelle à chaque tour de moteur (la bobine envoie une étincelle aussi lors de la phase d’échappement). | Sélectionner le mode 1P1R pour retrouver la bonne valeur de ralenti de l’appareil. |
Si vous constatez que votre moteur tourne au ralenti à une valeur affichée de 3000 tours par minute alors que le bruit semble normal, c’est que votre boîtier est réglé sur un mode erroné. Modifiez le paramètre dans les choix des menus jusqu’à lire une valeur de ralenti cohérente, généralement située entre 1200 et 1500 tours pour une moto classique.
Foire Aux Questions (FAQ)
🌍 Est-ce que ce système de compte-tour fonctionne sur les bouches de moteurs bicylindres ?
Oui, mais le boîtier électronique de mesure ne pourra afficher le régime que d’un seul cylindre à la fois. Si votre moto possède deux bougies alimentées par deux bobines haute tension séparées, enroulez le fil de signal autour d’un seul des deux câbles noirs et réglez le paramètre informatique de l’appareil comme s’il s’agissait d’un moteur monocylindre simple.
🔋 Comment est alimenté le compte-tour de guidon par induction ?
La grande majorité des petits compte-tours par induction vendus pour le cross ou le loisir intègrent une petite pile bouton au lithium (type CR2032 ou similaire) directement coulée dans le plastique étanche du boîtier. L’appareil est autonome et n’a pas besoin d’être raccordé sur la batterie 12V de la moto, simplifiant au maximum la pose.
🌧️ Le fil enroulé autour de la bougie craint-il les lavages et l’eau de pluie ?
Le fil de signal fin est protégé par une gaine en plastique étanche isolante, il ne craint donc pas les projections d’eau lors de vos sorties sous l’orage. En revanche, évitez de diriger la buse d’un nettoyeur haute pression directement sur la zone de l’enroulement lors des lavages, afin de ne pas arracher le ruban adhésif de masquage qui maintient les boucles en place.
