Le branchement d’une prise remorque à 7 broches suit la norme européenne ISO 1724, avec une correspondance fixe entre chaque broche et sa fonction : broche 1 jaune pour le clignotant gauche, broche 2 bleu pour l’antibrouillard arrière, broche 3 blanc pour la masse, broche 4 vert pour le clignotant droit, broche 5 marron pour le feu de position droit et l’éclairage de plaque, broche 6 rouge pour les feux stop, et broche 7 noir pour le feu de position gauche. Vérifiez systématiquement la correspondance des couleurs avant de brancher, et testez chaque fonction avec un assistant une fois le branchement terminé.
Si tous les feux de la remorque clignotent en même temps dès qu’un seul est activé, l’effet dit « sapin de Noël », le problème vient presque toujours d’un mauvais retour de masse sur la broche 3 : nettoyez l’oxydation et resserrez la connexion. En cas de doute entre prise 7 et 13 broches, sachez que les sept premières fonctions restent identiques dans les deux normes, un simple adaptateur suffisant donc pour passer de l’une à l’autre.
Ce qu’il faut retenir
- 🔌 Deux normes de prises bien distinctes : le format 7 broches assure la signalisation routière de base, tandis que le 13 broches ajoute les alimentations permanentes (12 V frigo caravane et feu de recul).
- 🎨 Ne jamais se fier uniquement aux couleurs : certains fabricants exotiques inversent les teintes ; le repérage du numéro gravé sur la cosse en plastique prévaut toujours.
- ⚪ La masse (fil blanc / broche 3) comme clé de voûte : une mauvaise masse sur le châssis provoque l’effet sapin de Noël avec des feux qui clignotent de façon anarchique.
- 🚗 Le relais électronique universel sur véhicules multiplexés : empêche la détection d’une surconsommation électrique par l’ordinateur de bord et protège les calculateurs.
Quelle est la différence entre une prise de remorque à 7 broches et à 13 broches ?
Le choix entre un socle d’attelage à 7 ou 13 plots dépend directement du type de remorque tractée et de ses besoins en énergie. Les deux formats coexistent sur le parc automobile européen et disposent de connecteurs ronds détrompés pour éviter toute mauvaise insertion.
La prise 7 broches (norme ISO 1724 type 12N) est la plus courante sur les remorques légères de moins de 750 kg, les remorques de jardinage et les porte-vélos d’attelage. Elle transmet exclusivement les fonctions élémentaires de sécurité routière : clignotants gauche et droit, feux de position séparés, feux stop, feu antibrouillard arrière et masse. En revanche, la prise 13 broches (norme ISO 11446) est devenue le standard d’origine sur la majorité des véhicules modernes. Indispensable pour tracter une caravane, elle intègre le feu de recul, deux masses distinctes pour éviter l’échauffement des câbles, un +12 V permanent pour maintenir l’éclairage intérieur ou la pompe à eau à l’arrêt, ainsi qu’un +12 V après contact dédié au fonctionnement du réfrigérateur en roulant.

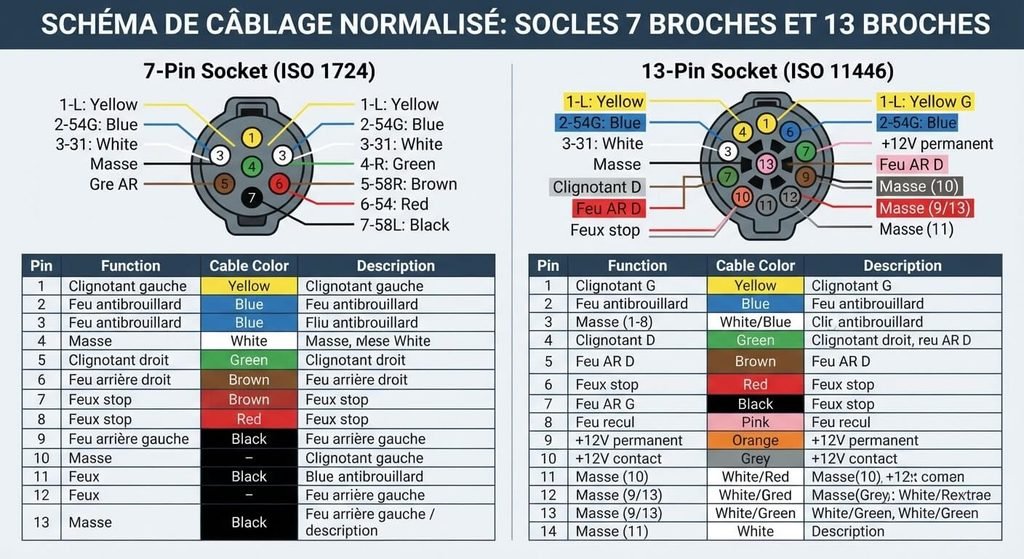

Quel est le schéma de câblage et le code couleur officiel pour une prise 7 broches ?
Pour brancher un socle femelle côté voiture ou une fiche mâle côté remorque, il convient de démonter le boîtier et de repérer les petits numéros moulés en relief près de chaque vis de serrage.
Le tableau ci-dessous détaille l’affectation normalisée des 7 plots, la couleur usuelle des conducteurs et la section de câble recommandée :
| Numéro de broche (Plot) | Fonction électrique du signal | Couleur standard du fil et section |
|---|---|---|
| Plot 1 (L ou 1/L) | Clignotant gauche (Indicateur de direction). | 🥇 Jaune (Section 1,5 mm²). |
| Plot 2 (+ ou 2/54G) | Feu antibrouillard arrière (ou +12 V accessoires selon vieux montages). | Bleu (Section 1,5 mm²). |
| Plot 3 (31) | Masse électrique générale du circuit. | Blanc (Section 1,5 mm² ou 2,5 mm² reliée à la tôle saine). |
| Plot 4 (R ou 4/R) | Clignotant droit (Indicateur de direction). | Vert (Section 1,5 mm²). |
| Plot 5 (58R) | Feu de position droit (Veilleuse droite et éclairage plaque). | Brun / Marron (Section 1,5 mm²). |
| Plot 6 (54) | Feux stop (Freinage). | Rouge (Section 1,5 mm²). |
| Plot 7 (58L) | Feu de position gauche (Veilleuse gauche et éclairage plaque). | Noir (Section 1,5 mm²). |
Le dédoublement des feux de position (plots 5 et 7) est une obligation de sécurité : si le fusible d’un côté grille, l’autre côté de la remorque reste éclairé dans la nuit pour signaler son gabarit.
L’astuce d’un mécanicien monteur d’attelages
« Lors du montage, appliquez toujours une noisette de graisse diélectrique ou de silicone en bombe à l’arrière des connecteurs à vis avant de refermer le joint d’étanchéité en caoutchouc. Les projections d’eau et le sel de déneigement font oxyder les petites vis en laiton en quelques mois, provoquant des faux contacts intermittents impossibles à localiser sans démontage. »
Comment brancher une prise remorque à 13 broches pour caravane ?
La prise 13 plots reprend exactement la base des 7 premières fonctions de la prise standard, mais y adjoint 6 connexions supplémentaires indispensables pour les équipements de vie à bord.
L’implantation des broches 8 à 13 s’organise selon un ordre strict :
- La broche 8 (Rose ou Gris) : commande du feu de recul lors de l’enclenchement de la marche arrière du véhicule tracteur.
- La broche 9 (Orange ou Marron/Blanc) : alimentation permanente +12 V direct batterie protégée par fusible de 15 A pour les équipements intérieurs de caravane.
- La broche 10 (Gris foncé ou Bleu/Blanc) : ligne +12 V commutée après contact (APC) pour alimenter le réfrigérateur uniquement quand le moteur tourne.
- Les broches 11 et 13 (Blanc/Noir et Blanc/Rouge) : masses séparées dédiées aux circuits de puissance pour éviter toute surchauffe du fil de masse principal.
Grâce à ce système de baïonnette rotative étanche (système Jaeger), la prise 13 broches se verrouille fermement d’un quart de tour et ne risque pas de se débrancher accidentellement sous les secousses de la route.

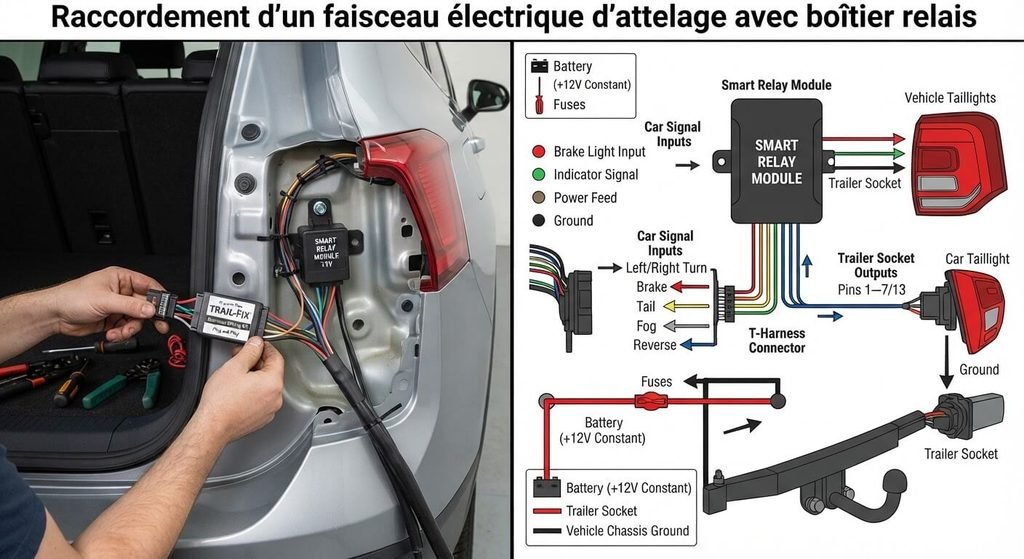

Pourquoi faut-il installer un boîtier relais multiplexé sur les voitures modernes ?
Sur les véhicules fabriqués depuis le milieu des années 2000, le circuit électrique ne fonctionne plus avec de simples interrupteurs mécaniques distribuant directement le 12 V aux ampoules : il est géré par un bus CAN et un ordinateur de bord surveillant la consommation électrique.
Si vous repiquez directement les fils de la remorque sur les feux arrière du véhicule avec des connecteurs rapides, l’ordinateur détecte une surconsommation anormale liée aux ampoules supplémentaires. Le système coupe instantanément la ligne, allume un voyant d’anomalie au tableau de bord, ou peut griller l’étage de puissance du boîtier électronique BSI. L’installation d’un faisceau d’attelage avec boîtier relais électronique universel (relais Smart) est donc indispensable : ce boîtier ne prélève qu’un infime signal de commande (quelques milliampères) sur les feux de la voiture et alimente les feux de la remorque via une ligne 12 V dédiée tirée directement depuis la batterie avec un porte-fusible indépendant.
Comment diagnostiquer une panne d’éclairage ou l’effet « sapin de Noël » sur une remorque ?
Lorsque vous actionnez le clignotant et que les feux stop ou les veilleuses se mettent à clignoter faiblement en alternance, la panne ne provient pas d’un court-circuit mais d’un défaut de retour de courant.
Trois vérifications simples permettent de résoudre cette anomalie classique :
- Inspectez le fil de masse blanc (plot 3) et sa cosse vissée sur la carrosserie : grattez la peinture ou la rouille pour que la cosse fasse un contact parfait métal contre métal.
- Contrôlez l’oxydation à l’intérieur du socle de prise : pulvérisez un nettoyant contact pour dissoudre le vert-de-gris accumulé sur les broches mâles fendues.
- Vérifiez l’état des douilles et des culots d’ampoules dans les feux arrière de la remorque, souvent corrodés après des immersions lors de mises à l’eau de bateaux.
Dans 90 % des pannes de signalisation d’attelage, un simple resserrage du fil de masse au dos du socle ou le remplacement d’une ampoule oxydée suffit à rétablir un fonctionnement irréprochable.
Foire Aux Questions (FAQ)
🔄 Peut-on tracter une remorque 7 broches avec une voiture équipée en 13 broches ?
Oui, très facilement. Il existe des adaptateurs compacts 13 vers 7 broches (et inversement) vendus dans tous les centres auto pour une dizaine d’euros. Il suffit d’insérer l’adaptateur dans le socle de l’auto d’un quart de tour pour y brancher votre fiche 7 broches.
🛑 Les feux de remorque à LED nécessitent-ils un branchement particulier ?
Les feux à LED consommant très peu de courant, certains boîtiers relais de voiture peuvent ne pas détecter leur présence ou faire clignoter les feux trop rapidement. L’ajout d’une résistance de charge ou l’utilisation d’un relais compatible LED compense cette faible impédance.
🔌 Comment tester une prise d’attelage sans atteler la remorque ?
Vous pouvez utiliser un petit testeur de prise de remorque 12 V à LED qui se branche directement sur le socle de la voiture, ou utiliser un multimètre réglé en voltmètre continu en plaçant la pointe noire sur le plot 3 (masse) et la pointe rouge sur le plot à tester pendant qu’une personne active les feux au volant.
