Se retrouver soudainement sans chauffage en plein cœur de l’hiver ou sans climatisation d’appoint lors d’une canicule estivale est une situation particulièrement inconfortable. Face à un problème de ventilation sur un Berlingo 1.6 HDi, beaucoup d’automobilistes redoutent une immobilisation prolongée et une facture très salée chez le garagiste. Pourtant, ce dysfonctionnement extrêmement courant sur ce ludospace familial trouve presque toujours son origine dans une petite défaillance électrique facilement identifiable, intelligemment cachée sous la planche de bord du passager.
Plutôt que de soupçonner immédiatement le compresseur de climatisation coûteux ou le moteur principal de la soufflerie, un dépannage méthodique permet d’isoler le composant défectueux en quelques minutes d’observation. De la simple résistance thermique grillée aux connecteurs en plastique fondus par une intense surchauffe électrique, explorez les pannes les plus fréquentes de ce modèle très populaire de la marque aux chevrons. Apprenez à tester les pièces incriminées avec un simple multimètre et à réaliser cette réparation vous-même pour retrouver un habitacle à la température idéale tout au long de l’année.
Ce qu’il faut retenir
- La résistance thermique : est la pièce électrique fusible qui lâche le plus fréquemment, bloquant l’usage des vitesses intermédiaires.
- Le faisceau électrique : a une forte tendance à fondre au niveau du connecteur d’alimentation à cause d’un ampérage trop élevé.
- Le filtre d’habitacle : totalement colmaté empêche le refroidissement de la résistance, provoquant sa destruction immédiate.
- Le contacteur du Neiman : est parfois fautif sur les anciens modèles s’il ne distribue plus le courant vers le circuit du tableau de bord.
Identifier les symptômes de la panne de soufflerie

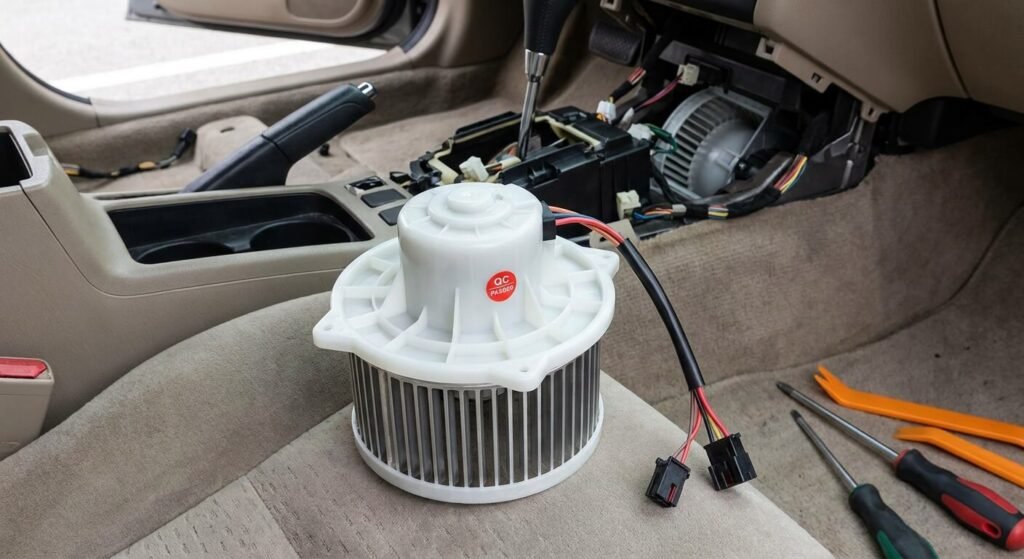

Pour éviter des achats de pièces détachées totalement inutiles, l’analyse minutieuse des symptômes sonores et mécaniques perçus depuis le siège conducteur est absolument capitale. Le flux d’air est généré par un gros moteur électrique cylindrique, appelé le pulseur. Sa vitesse de rotation est quant à elle finement régulée par un petit boîtier électronique doté d’ailettes métalliques de refroidissement, appelé la résistance de chauffage ou le module de puissance.
La ventilation ne fonctionne que sur la vitesse 4
C’est le scénario de panne le plus classique et le plus révélateur sur la génération de ce modèle équipé d’une climatisation manuelle à molettes. Vous tournez le bouton de ventilation sur la position un, deux ou trois, et le silence dans l’habitacle est total. Cependant, lorsque vous basculez brutalement la molette sur la position maximale, un véritable ouragan d’air surgit des aérateurs. Cette réaction pointe formellement et indéniablement vers la destruction interne de la résistance thermique. Le courant électrique est obligé de traverser ce composant freineur pour faire baisser le voltage et faire tourner doucement le ventilateur. Si le composant fond à l’intérieur, le courant ne passe plus du tout sur les positions basses. En revanche, la position maximale est toujours câblée en ligne directe depuis la batterie pour contourner cette résistance, ce qui explique pourquoi elle fonctionne encore parfaitement.
| 🔍 Symptôme audible ou visuel | ⚙️ Composant électrique incriminé | 🛠️ Solution de réparation envisagée |
|---|---|---|
| Seule la vitesse maximale (4) fonctionne. | Résistance thermique du pulseur grillée. | Remplacer le bloc résistance sous le tableau de bord. |
| Silence total sur toutes les vitesses. | Pulseur grippé ou connecteur d’alimentation fondu. | Vérifier l’arrivée 12V et tester le moteur en direct. |
| Le ventilateur tourne à fond en permanence. | Module de puissance en court-circuit (Clim Auto). | Changer le transistor de puissance du pulseur d’air. |
La résistance de chauffage : cause numéro un de la panne
Remplacer une résistance de chauffage qui vient de fumer sous votre tableau de bord est une chose facile, mais comprendre la cause racine de cette surchauffe en est une autre bien plus importante. Une résistance électrique ne grille jamais par le fruit du hasard sur un véhicule affichant un kilométrage modéré.

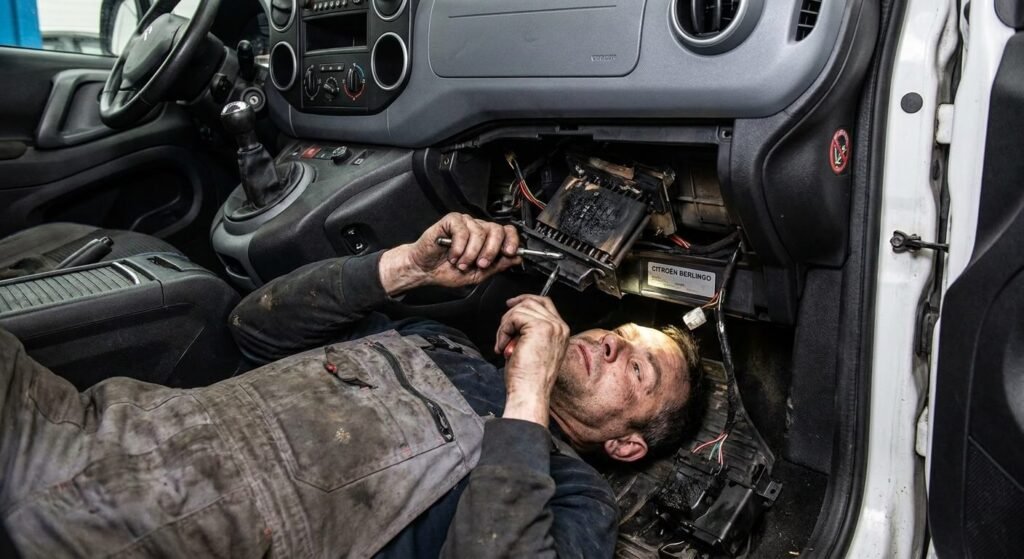

Où se trouve la résistance de pulseur d’air Berlingo ?
L’accès à ces pièces exige un peu de souplesse gymnique, car le travail s’effectue allongé sur le dos, la tête glissée sous la boîte à gants du côté passager. Retirez délicatement le cache garniture en moquette situé sous la planche de bord en enlevant les clips en plastique noir. Vous apercevrez alors le gros bloc cylindrique du pulseur d’air. La résistance est généralement encastrée juste à côté, directement dans le conduit en plastique de la soufflerie. Elle est placée à cet endroit précis pour être constamment refroidie par le flux d’air frais que vous demandez. Elle est maintenue par deux petites vis torx ou par un système de verrouillage quart de tour très intuitif. Il suffit de débrancher sa grosse prise électrique verte ou noire, de la déverrouiller et de la tirer fermement vers le bas pour l’extraire de son logement.
L’expertise de l’Électricien Automobile
« Le coupable invisible de cette panne répétitive est très souvent le filtre d’habitacle, aussi appelé le filtre à pollen. Les clients oublient de le changer pendant des années. Il finit par être totalement colmaté par des feuilles mortes, des insectes et une épaisse couche de poussière de route. Le flux d’air ne parvient plus du tout à le traverser. Or, c’est justement ce flux d’air frais qui est censé refroidir les ailettes métalliques de la résistance électrique. Privée de son refroidissement vital, elle surchauffe intensément et fond en quelques minutes d’utilisation. Si vous installez une pièce neuve sans remplacer le filtre encrassé, elle subira exactement le même sort le mois suivant. »
Les autres défaillances électriques à contrôler
Si l’inspection de la résistance ne révèle aucune trace de brûlure et que le remplacement par une pièce neuve ne résout pas le mutisme de la soufflerie, le diagnostic doit s’orienter vers la qualité de l’alimentation électrique générale du système. Il faut remonter la piste du courant continu depuis la batterie jusqu’au moteur électrique.
Le connecteur fondu et le faisceau d’alimentation
Débranchez la très grosse prise électrique qui arrive directement sur le moteur du pulseur d’air. L’anomalie numéro un de l’industrie automobile se cache souvent ici : à force de demander un courant très fort pour tourner à haute vitesse, la résistance au niveau des broches en métal augmente considérablement. Le plastique du connecteur se met à chauffer dangereusement et finit par fondre totalement. Si le connecteur est déformé, calciné ou bruni, le contact électrique est rompu de manière irréversible. Il faudra alors couper les fils abîmés à la pince coupante et souder un connecteur de réparation neuf acheté en concession, en prenant soin d’isoler parfaitement les soudures avec de la gaine thermorétractable pour éviter tout court-circuit futur.
Foire Aux Questions (FAQ)
🥶 Le problème vient-il du moteur si j’ai de l’air froid mais que ça souffle bien ?
Non, la mécanique de soufflerie est hors de cause dans ce cas précis. Si la soufflerie pulse très fort, mais que l’air distribué reste désespérément glacé alors que le moteur de la voiture a roulé pendant plus de vingt minutes, le problème est de nature hydraulique. Le radiateur de chauffage intérieur utilise l’eau bouillante du moteur pour chauffer votre habitacle. Si le calorstat de votre moteur est bloqué en position grande ouverte à cause de l’usure, l’eau ne montera jamais à sa température optimale de fonctionnement et traversera le petit radiateur intérieur en étant à peine tiède.
🔑 Qu’est-ce que la fameuse panne du Neiman sur ce modèle utilitaire ?
Sur les anciennes générations de ce véhicule, la conception archaïque du circuit électrique envoyait le courant de très forte puissance du ventilateur directement à travers les petites pistes en cuivre du contacteur à clé (le Neiman). Avec les années d’utilisation et l’accumulation de chaleur, ces pistes finissaient par fondre lamentablement, coupant définitivement l’alimentation de la ventilation et du dégivrage de la lunette arrière. Si tous vos fusibles sont bons, il est fort probable que votre Neiman soit détruit de l’intérieur, nécessitant son remplacement complet et l’ajout d’un relais de puissance annexe pour le soulager à l’avenir.
⚡ Quel est le numéro du fusible de ventilation à vérifier en priorité absolue ?
L’emplacement exact du fusible de protection dépend de l’année de fabrication de la voiture et de sa motorisation spécifique. Cependant, le ventilateur d’habitacle étant un très gros consommateur d’énergie, le fusible concerné gère souvent un ampérage très élevé, allant de trente à quarante Ampères. Il se trouve majoritairement dans le boîtier de servitude intelligent (BSI) logé sous le volant, ou parfois directement dans le grand boîtier à fusibles situé dans le compartiment moteur, à côté de la batterie. Consultez systématiquement le manuel d’utilisation de votre automobile pour identifier son emplacement précis avant d’arracher des fusibles au hasard.
