Le P0093 signale une fuite importante détectée dans le circuit haute pression : la pression du rail chute plus vite que ce que l’injection peut expliquer. Sur le 1.6 HDi, les causes les plus courantes sont un retour d’injecteur qui fuit ou un régulateur de pression défaillant, mais un cas moins connu mérite d’être vérifié en premier sur les moteurs à injection Bosch : le câblage de la vanne EGR qui frotte contre celui du capteur de pression et provoque un court-circuit donnant un code erroné. Mieux vaut éviter de rouler tant qu’une fuite de gazole visible n’est pas écartée, ce défaut étant classé défaillance majeure au contrôle technique.
Infos à retenir
- ⚠️ Une fuite interne et non externe : le carburant ne coule pas dehors mais s’échappe en circuit fermé par les retours d’injecteurs vers le réservoir.
- 📉 L’effondrement brutal de pression dans le rail : le défaut se déclenche lorsque la pompe haute pression ne parvient plus à maintenir les 1 600 bars demandés.
- 🧪 Le test des retours de fuite comme juge de paix : brancher quatre éprouvettes graduées permet d’isoler l’injecteur dont la valve interne fuit.
- 🛢️ Le filtre à gazole encrassé en premier suspect : un filtre vieux ou colmaté freine l’arrivée de carburant et génère couramment ce faux diagnostic de fuite.
Comment le calculateur détecte-t-il une « fuite importante » sans capteur de liquide externe ?
Sur un moteur diesel Common Rail comme le 1.6 HDi, il n’existe aucun capteur d’odeur ni de niveau de fuite sous les tuyaux métalliques.

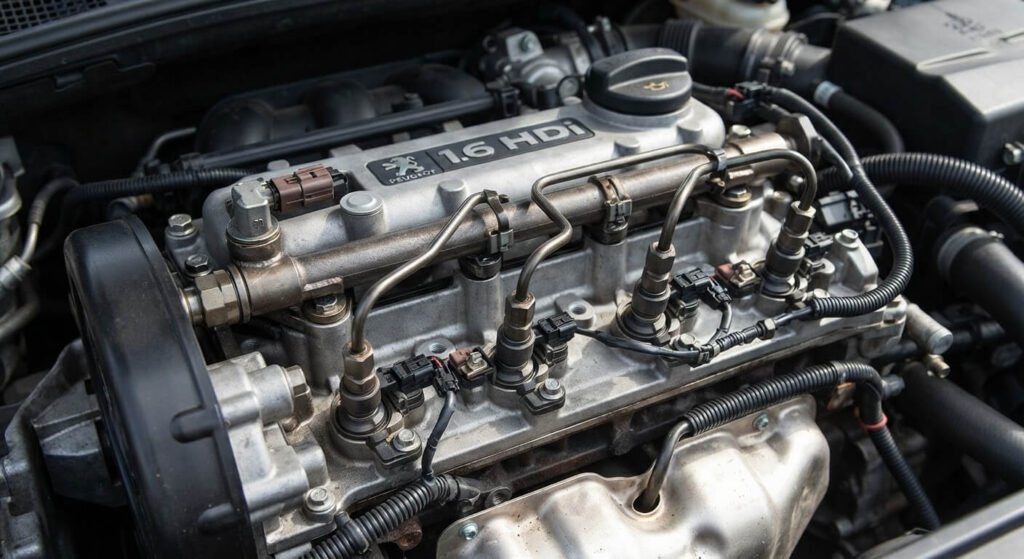

L’alerte P0093 est le résultat d’une équation mathématique calculée en millisecondes par le calculateur moteur. L’ordinateur sait précisément quel volume de gazole le régulateur de débit haute pression laisse entrer dans la pompe HP, et surveille la pression dans la rampe commune via le capteur piézorésistif vissé sur le rail. Si, sous forte accélération, le calculateur commande à la pompe de fournir son débit maximal mais que la pression mesurée dans le rail reste inférieure de plus de 200 bars à la consigne théorique pendant un temps donné, il en déduit qu’une quantité massive de carburant s’échappe du circuit haute pression. Pour éviter la surchauffe de la pompe et préserver la mécanique, il coupe instantanément l’injection : le moteur cale net en pleine charge.
Quelles sont les pannes matérielles courantes expliquant ce manque de pression ?
La fuite calculée peut avoir pour origine une fuite hydraulique interne au niveau des injecteurs, un défaut de régulation sur la pompe ou une simple restriction sur l’arrivée de gazole.
Le tableau ci-dessous confronte les organes surveillés, les pannes déclarées et leur niveau d’incidence sur la conduite :
| Composant mécanique du circuit de gazole | Origine technique de la chute de pression | Solution concrète d’atelier préconisée |
|---|---|---|
| Injecteur fuyard par le circuit de retour (Valve HS) | La bille d’étanchéité interne ne ferme plus : le gazole sous pression repart direct au réservoir. | 🥇 Remplacer ou faire reconditionner l’injecteur défaillant après un test aux éprouvettes graduées. |
| Filtre à carburant (gazole) saturé ou colmaté | Le débit amont est trop faible pour alimenter la pompe HP qui cavite lors des fortes demandes. | Remplacer la cartouche filtrante de gazole (marque Purflux préconisée) et bien réamorcer à la poire. |
| Régulateur de pression sur la pompe haute pression | Le micro-tamis du régulateur est colmaté par de la limaille fine ou son bobinage électrique grippe. | Démonter et nettoyer le régulateur au bac à ultrasons ou remplacer l’électrovanne de régulation. |
| Prise d’air sur les durites d’araignée translucides | Frottement d’une durite plastique contre le boîtier de filtre à air créant des bulles d’air. | Remplacer le faisceau de tuyaux basse pression avec sa poire d’amorçage manuelle intégrée. |
Dans près d’un tiers des interventions traitées en atelier pour un code P0093, le simple remplacement d’un filtre à carburant datant de plus de 40 000 km suffit à faire disparaître définitivement la panne.
Le retour d’expérience d’un diéséliste
« Sur les 1.6 HDi équipés d’injecteurs Bosch ou Siemens, le premier réflexe avant d’accuser la pompe haute pression est de poser quatre tuyaux transparents sur le retour des injecteurs. Au ralenti, si une fiole se remplit trois fois plus vite que les autres en deux minutes, vous avez trouvé votre fuite : l’injecteur renvoie toute la pression dans la durite de retour au lieu de la garder dans la rampe. »

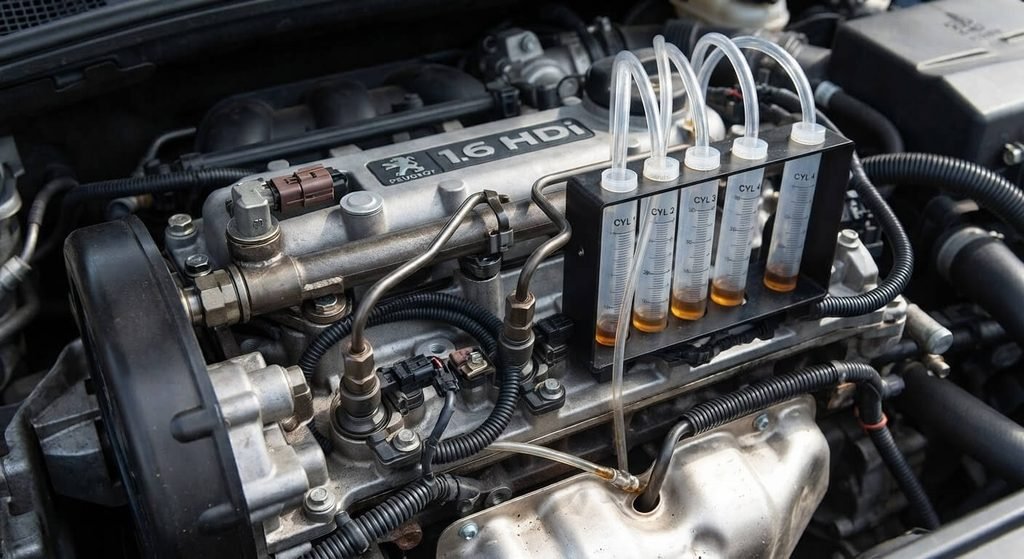

Comment réaliser le test des retours d’injecteurs pour identifier le cylindre fautif ?
Ce contrôle dynamique ne réclame pas de matériel lourd et livre un verdict indiscutable sur la santé interne de votre injection :
- Moteur tiède et éteint, déclipsez les quatre petits tuyaux en plastique du circuit de retour de carburant situés au sommet de chaque injecteur diesel.
- Raccordez à la place quatre morceaux de durite souple transparente de même longueur reliés à quatre petites bouteilles ou éprouvettes graduées identiques.
- Démarrez le moteur et laissez-le tourner au ralenti pendant exactement deux à trois minutes (ou effectuez quelques montées en régime franches si le moteur tient le ralenti sans caler).
Observez la montée du liquide : les débits de retour doivent être minimes et rigoureusement équilibrés entre les quatre cylindres. Si l’un des flacons se remplit à vue d’œil tandis que les trois autres ne récoltent qu’un fond de cuillère, la valve de commande de cet injecteur est fuyarde. La haute pression s’échappe en permanence vers le réservoir, provoquant l’effondrement de la pression dans la rampe dès que vous appuyez sur l’accélérateur.
Quelles vérifications visuelles faire sur le circuit d’arrivée basse pression ?
Le moteur 1.6 HDi est tristement célèbre pour ses frottements de faisceau de carburant sous la boîte à air en plastique.
Déposez le cache moteur supérieur et suivez des yeux l’araignée de gazole en plastique noir et transparent qui serpente depuis la poire d’amorçage jusqu’à la pompe haute pression. Vérifiez l’absence de zones blanchies ou usées par le frottement contre le couvre-culasse métallique. Pompez vigoureusement sur la poire manuelle jusqu’à ce qu’elle devienne dure comme du bois : si vous observez des chapelets de micro-bulles d’air circuler dans le tuyau transparent à l’entrée de la pompe, ou si la poire redevient molle en quelques secondes, une prise d’air parasite désamorce le circuit d’alimentation en pleine charge, incitant le calculateur à interpréter ce manque de débit comme une fuite majeure.
Foire Aux Questions (FAQ)
💥 Y a-t-il un risque d’incendie dans le compartiment moteur avec le code P0093 ?
Non, dans l’immense majorité des cas, il s’agit d’une fuite interne dans le circuit hydraulique fermé d’un injecteur qui retourne au réservoir. Toutefois, par précaution, inspectez toujours les raccords métalliques vissés sur la rampe commune et les injecteurs pour vérifier qu’aucun suintement externe de gazole chaud n’est visible sur le bloc.
🚗 Pourquoi le moteur redémarre-t-il normalement après avoir coupé puis remis le contact ?
Lors de la coupure de contact, le calculateur moteur réinitialise son compteur de surveillance de pression instantanée. Au ralenti ou sur un filet de gaz, la demande de pression dans la rampe est modérée (environ 250 à 300 bars), ce que la pompe parvient à fournir malgré la fuite interne : ce n’est qu’au moment d’une franche réaccélération (exigeant plus de 1 200 bars) que le débit devient insuffisant et redéclenche la coupure.
💶 Quel est le coût pour remplacer un injecteur sur un moteur 1.6 HDi ?
Un injecteur Common Rail neuf ou reconditionné en échange standard de marque réputée (Bosch, VDO/Continental) coûte entre 180 € et 320 € l’unité. Avec la main-d’œuvre de démontage, le remplacement systématique des joints pare-feu en cuivre et le codage IMA du nouvel injecteur à la valise de diagnostic, comptez entre 300 € et 500 € par injecteur remplacé en atelier.
