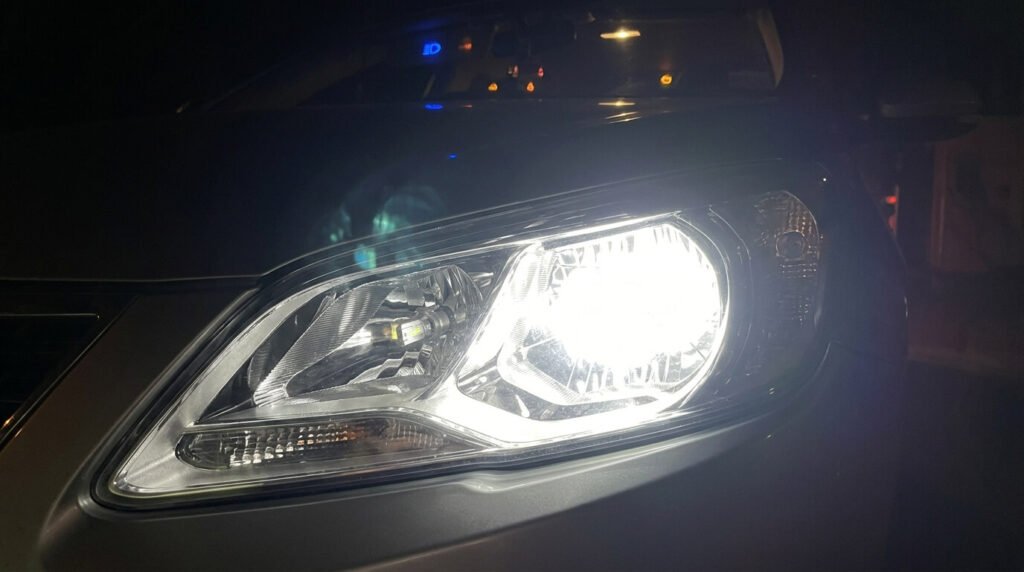

Vous venez de monter vos ampoules LED H4 et catastrophe : elles restent en permanence en plein phare, quel que soit le commutateur. Ce problème est en réalité très courant et sa cause principale est souvent simple. Sur une ampoule H4, lorsque les deux ampoules LED sont installées en même temps, elles se retrouvent automatiquement en plein phare : le basculement du mode feux de croisement à feux de route ne fonctionne plus. Le coupable numéro un dans ce cas est une polarité inversée de l’ampoule par rapport au circuit électrique du véhicule.
Certains véhicules, notamment des modèles japonais et anciens, utilisent une masse positive au lieu d’une masse négative, ce qui inverse le comportement des LED. Il existe pour cela des convertisseurs de polarité H4 qui se branchent directement sur le connecteur existant, sans aucune modification du câblage, pour corriger le problème immédiatement. Une mauvaise orientation de l’ampoule dans son logement peut également produire le même effet.
Ce qu’il faut retenir
- 🔌 Inversion de polarité : Sur certains véhicules (japonais notamment), le négatif est commuté, créant un conflit.
- 🧠 Système Canbus : L’ordinateur de bord détecte une faible résistance et force le mode plein phare par erreur.
- 🛠️ Adaptateur H4 : L’utilisation d’un décodeur ou d’un faisceau relais règle souvent le problème.
- 🔦 Défaut matériel : Un court-circuit interne dans le driver de l’ampoule peut bloquer le switch électronique.
Le fonctionnement du brochage H4 et la gestion des masses

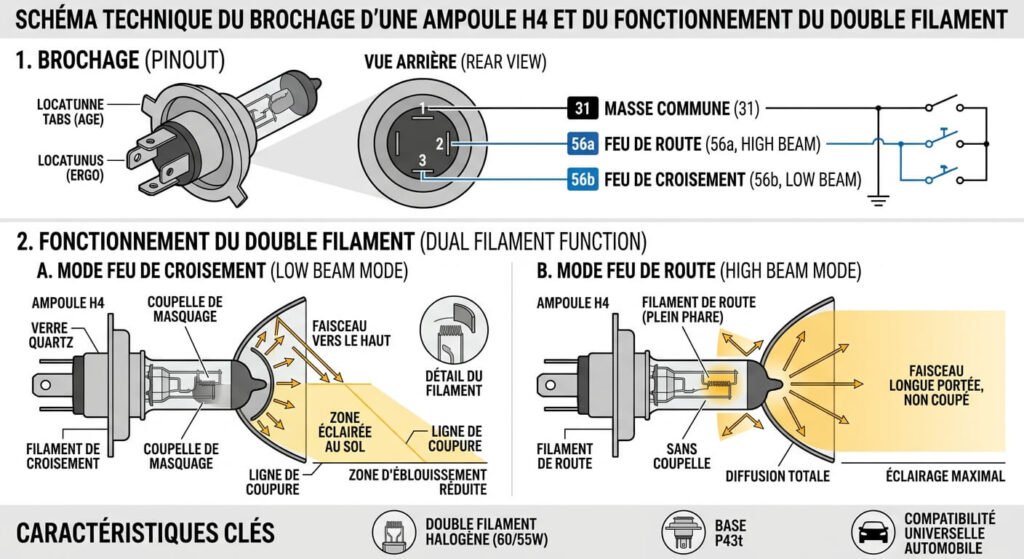

Une ampoule H4 halogène classique possède trois broches : une masse commune, un positif pour le feu de croisement et un positif pour le feu de route.
Sur certains véhicules à commutation par la masse, le positif est permanent et c’est la mise à la terre qui active la fonction. Les ampoules LED bon marché ne sont pas conçues pour cette architecture bidirectionnelle. Le courant circule en retour via le circuit de route (feux de route), ce qui maintient les puces LED supérieures allumées en permanence. Pour corriger cela, il faut installer un inverseur de polarité ou modifier le câblage du porte-lampe pour aligner la configuration du véhicule avec celle de l’ampoule LED.
L’impact de la détection de « lampe grillée » par le multiplexage

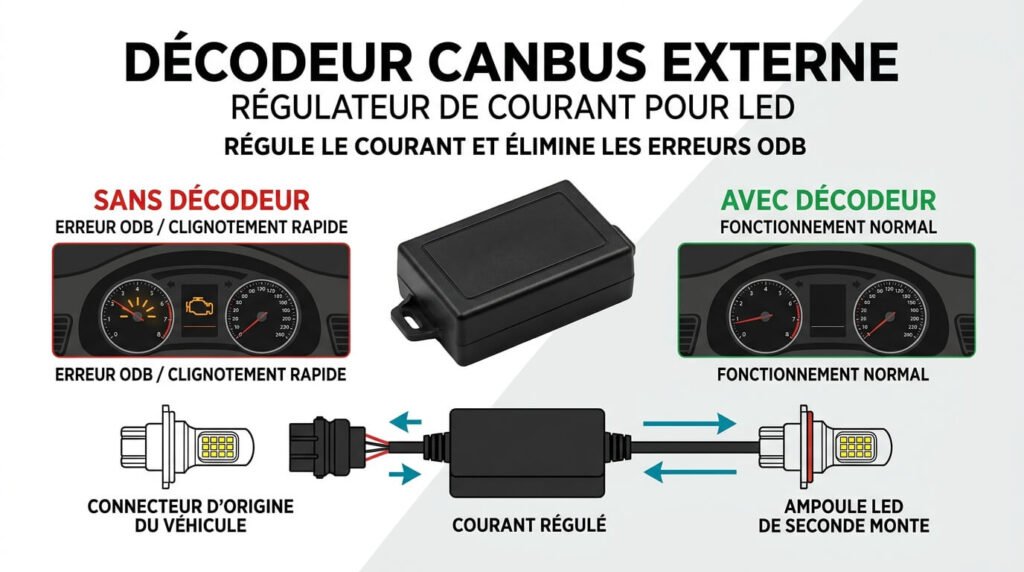

Les véhicules modernes utilisent le multiplexage (Canbus) pour surveiller l’état des ampoules. Une LED consomme 3 à 4 fois moins de courant qu’une halogène (15W contre 55W). Le calculateur interprète cette faible intensité comme un défaut de circuit. Dans certains cas, pour garantir un éclairage de secours, le système force l’alimentation du faisceau de route. L’ajout d’une résistance de charge ou d’un boîtier « anti-erreur » permet de simuler la charge ohmique d’une ampoule halogène, stabilisant ainsi le signal électrique et permettant le basculement correct entre croisement et plein phare.
Les courants de fuite et le phénomène de rémanence électronique
Un courant de fuite peut suffire à exciter les diodes haute performance d’une LED. Si le commodo ou le relais de phare présente une légère usure, une tension résiduelle de quelques volts peut persister sur le circuit de route. Alors qu’elle serait invisible sur un filament halogène (trop faible pour chauffer le tungstène), cette tension suffit à éclairer les LED de route. Ce défaut nécessite l’ajout d’un condensateur de filtrage sur le faisceau pour absorber ces pics de tension parasites et garantir une extinction franche des plein phares lors du passage en feux de croisement.
| Origine de la panne | Manifestation | Solution |
|---|---|---|
| Inversion de polarité. | Plein phare dès le contact mis. | Adaptateur inverseur de pôles. |
| Conflit Canbus. | Témoin au tableau + plein phare fixe. | Installation d’un décodeur Canbus. |
| Driver LED défectueux. | Pas de changement de mode. | Remplacement de l’unité driver. |
La précision de l’Électricien Auto
« Le passage au LED sur un culot H4 n’est pas qu’un changement d’ampoule, c’est l’ajout d’un composant semi-conducteur sur un circuit analogique. Si votre phare reste bloqué, vérifiez si votre véhicule est en ‘masse commune’ ou ‘positif commun’. C’est cette divergence qui cause 90% des problèmes de switch plein phare sur les modèles d’avant 2015. »
Qualité du driver et blindage électromagnétique (EMI)
Le driver est le boîtier électronique qui régule le courant vers les puces LED. Un driver de mauvaise qualité peut générer des interférences électromagnétiques qui perturbent le calculateur moteur ou l’unité de gestion des feux. Ces ondes parasites peuvent simuler un ordre d’allumage des plein phares. Il est impératif de choisir des kits LED dotés d’un blindage EMI certifié. Un test simple consiste à éloigner le driver des autres faisceaux électriques du moteur pour voir si le basculement croisement/route redevient fonctionnel, prouvant ainsi un défaut d’isolation fréquent sur les modèles low-cost.
Foire Aux Questions (FAQ)
🤔 Pourquoi mes LED clignotent avant de rester en plein phare ?
C’est le « check control » du multiplexage. L’ordinateur envoie des micro-impulsions de test. La LED y répond instantanément par un flash, contrairement à l’halogène. Le système détecte une anomalie et se verrouille par sécurité sur le mode plein phare.
🛠️ Est-il possible de modifier le faisceau soi-même ?
Oui, en croisant les fils sur le connecteur femelle H4. Il faut toutefois identifier la masse à l’aide d’un multimètre. Attention, une erreur peut endommager le commodo ou faire fondre le porte-fusible par court-circuit.
🔦 Le ventilateur de l’ampoule influence-t-il le plein phare ?
Non. Le ventilateur est alimenté dès que l’ampoule reçoit du courant. En revanche, s’il consomme trop sur le même circuit que le driver, il peut induire des chutes de tension qui empêchent le relais interne de basculer en mode croisement.
