Le moteur 1.6 HDi (DV6) est l’un des blocs diesel les plus répandus en France, équipant une multitude de modèles chez Peugeot, Citroën, Ford ou encore Mazda. Lors du remplacement de la courroie de distribution ou suite à une défaillance de la poulie de vilebrequin (la fameuse poulie Damper), une question cruciale se pose pour tout mécanicien amateur ou professionnel : quel est le couple de serrage exact de la poulie damper sur le 1.6 HDi ?
Cette question est vitale car la fixation de cette poulie ne tolère aucune approximation. Un serrage insuffisant peut entraîner le desserrage de la poulie, la perte de la courroie d’accessoires et, dans le pire des scénarios, la casse de la distribution (les morceaux de courroie passant derrière le carter). À l’inverse, un serrage excessif ou mal réalisé peut casser la vis dans le vilebrequin, condamnant souvent le moteur. Contrairement à une idée reçue, il ne suffit pas de « serrer fort ». Il s’agit d’une procédure technique précise impliquant un serrage au couple suivi d’un serrage angulaire. Ce guide expert vous détaille les valeurs constructeur et la méthodologie pour sécuriser votre intervention.
Les points clés à retenir
- 🔧 La méthode Angulaire : Sur le 1.6 HDi, on ne serre pas uniquement au couple (Nm). La procédure standard est un pré-serrage à 35 Nm suivi d’un serrage angulaire de 190° (degrés).

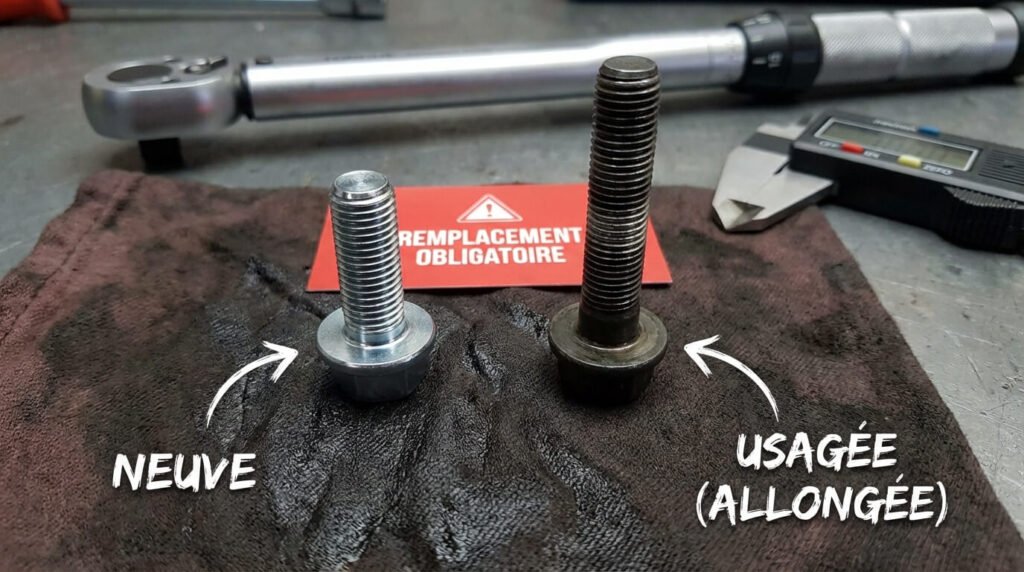

- 🔩 La vis à usage unique : La vis de la poulie damper est une vis à allongement élastique. Elle s’étire lors du serrage angulaire. Vous devez IMPÉRATIVEMENT la remplacer par une neuve à chaque démontage.
- 🛑 Le pigeage obligatoire : Ne comptez pas sur la compression du moteur ou une vitesse enclenchée pour bloquer le vilebrequin. Il faut utiliser la pige de calage (au niveau du volant moteur) pour immobiliser l’axe pendant le serrage.
- 🛠️ Pas de clé à choc : Le serrage final ne se fait jamais à la clé à choc (pétard), car elle ne permet pas de respecter l’angle précis et peut endommager le filetage du vilebrequin par des impacts violents.
Pourquoi un serrage angulaire et non pas juste en « Newton-Mètre » ?
Beaucoup de mécaniciens amateurs sont surpris par les valeurs relativement faibles du pré-serrage (30 ou 35 Nm selon les versions) et pensent qu’il faut « rajouter un coup » pour être sûr. C’est une erreur de compréhension de la métallurgie.
Le serrage angulaire est beaucoup plus précis que le serrage au couple pur. Le couple (la force appliquée sur la clé) peut être faussé par les frottements (filetage gras ou sec, rouille). L’angle, lui, correspond à un étirement mécanique précis de la vis.
Sur le 1.6 HDi, la vis subit une tension énorme. En appliquant les 190° supplémentaires, vous amenez le métal de la vis dans sa zone de déformation plastique. La vis agit alors comme un ressort hyper-puissant qui plaque la poulie contre le pignon de distribution. C’est pour cette raison qu’une vis qui a déjà subi ce traitement ne peut pas être réutilisée : elle est déjà étirée et casserait si on lui demandait de s’étirer une seconde fois.
La procédure pas à pas pour le DV6 (1.6 HDi 90/110 ch)
Voici le protocole standard pour la majorité des moteurs DV6 (toujours vérifier la RTA de votre véhicule spécifique, car des variantes existent).
1. Préparation et Nettoyage
Avant même de présenter la nouvelle vis, nettoyez méticuleusement le taraudage (le trou fileté) à l’intérieur du vilebrequin. Utilisez du nettoyant frein et un coup de soufflette. S’il reste de l’huile ou du liquide au fond du trou, le serrage peut créer une « pression hydraulique » qui peut fendre le bout du vilebrequin.
2. Le Pré-serrage au couple
Montez la poulie neuve et la vis neuve (avec sa rondelle épaisse).
À l’aide d’une clé dynamométrique fiable, serrez la vis à 35 Nm.
C’est une valeur faible, c’est normal. Cela sert juste à « mettre en contact » les pièces correctement.
3. Le Serrage Angulaire
C’est l’étape critique. Munissez-vous d’une poignée de force (barre de force) rigide et d’un cadran rapporteur d’angle (disque gradué aimanté).
Placez le disque à 0°. Serrez en une seule fois (ou en deux fois si l’accès est difficile) jusqu’à atteindre 190°.
190°, c’est un peu plus d’un demi-tour (180° + 10°). C’est un effort physique important, assurez-vous que la voiture est bien stable sur chandelles.
@akr_deux.zero Gros Serrage sur moteur DV6 PSA Poulie damper : 35nm + 190°
♬ RelaxingMusic – MeteoMusic
Tableau : Valeurs de serrage usuelles groupe PSA (1.6 HDi)
Attention, ces valeurs sont indicatives pour le bloc DV6 standard.
| Moteur / Version | Pré-serrage (Couple) | Serrage Angulaire | Note importante |
|---|---|---|---|
| 1.6 HDi 16v (DV6TED4) | 35 Nm | 190° (+/- 5°) | Vis M14 x 150. |
| 1.6 HDi 8v (DV6C – Plus récent) | 30 Nm | 180° | Vérifier RTA (parfois vis M12). |
| 2.0 HDi (Pour comparaison) | 70 Nm | 60° | Procédure très différente ! Ne pas confondre. |
L’avis de l’expert : Chef d’atelier Peugeot
« La cause numéro un des retours en atelier après une distribution faite ‘à la maison’, c’est la poulie damper qui se fait la malle ou qui bat. Souvent, les gens n’ont pas d’outil angulaire. Ils serrent ‘fort’ au jugé. Soit ils s’arrêtent à 100 Nm (ce qui est insuffisant par rapport à l’effort réel de l’angulaire), soit ils serrent à la clé à choc en pensant bien faire. La clé à choc est interdite au remontage ! Elle ne permet aucun contrôle de la tension. Si votre poulie se desserre, elle cisaille la clavette du pignon de distribution, les soupapes touchent les pistons, et le moteur est HS. L’investissement dans un rapporteur d’angle à 15€ vaut la survie de votre moteur. »
Sécuriser l’intervention : Le frein-filet est-il nécessaire ?
Les vis neuves d’origine constructeur sont souvent pré-enduites d’un produit frein-filet sec (une pâte colorée sur le filetage). Si votre vis neuve n’en a pas, faut-il mettre de la Loctite bleue (Freinétanch) ?
La réponse technique est : suivez la vis fournie. Si elle est sèche, une goutte de frein-filet « Normal » (Bleu) est une sécurité supplémentaire appréciable pour éviter les vibrations, mais n’utilisez jamais de frein-filet « Fort » (Rouge), car vous ne pourrez plus jamais démonter la poulie lors de la prochaine distribution sans chauffer le vilebrequin au chalumeau, ce qui détruirait le joint spi derrière.
L’élément de sécurité principal reste la rondelle épaisse. Vérifiez qu’elle n’est pas marquée ou creusée. Si vous avez un doute, changez-la en même temps que la vis. Une rondelle usée fausse le couple de serrage par friction excessive.
Foire Aux Questions (FAQ)
🛠️ Peut-on réutiliser l’ancienne vis si elle a l’air neuve ?
Non, jamais. Visuellement, elle semble intacte, mais sa structure moléculaire est modifiée. Elle s’est allongée de quelques dixièmes de millimètres (zone plastique). Si vous la remontez et appliquez de nouveau 190°, elle va entrer dans sa zone de rupture et casser net, soit au serrage, soit pire, en roulant avec les vibrations du moteur diesel.
📐 Comment faire 190° sans rapporteur d’angle ?
Si vous êtes bloqué sans outil, vous pouvez utiliser des repères visuels au marqueur blanc (Posca). Faites un trait sur la tête de vis et un trait en face sur la poulie. 190°, c’est un demi-tour complet (180°) plus un tout petit chouïa (10°, soit 5 minutes sur une horloge). C’est moins précis, mais plus sûr que le « pifomètre ».
🚗 Quels sont les symptômes d’une poulie mal serrée ?
Si le serrage est insuffisant, vous entendrez rapidement un bruit de claquement métallique ou de ferraille au ralenti (la poulie bat sur son axe). Des vibrations anormales dans l’habitacle peuvent aussi se faire sentir. Si vous entendez cela juste après une intervention, coupez le moteur immédiatement et ne roulez pas : la clavette est en train de se faire cisailler.
