L’installation d’accessoires électroniques sur une BMW Série 3 Coupé (E92), qu’il s’agisse d’un nouvel autoradio Android, d’une Dashcam pour la surveillance ou d’un avertisseur de radar, se heurte systématiquement à un obstacle de taille : l’alimentation électrique. Les bricoleurs habitués aux voitures plus anciennes cherchent désespérément un fil « rouge » (permanent) et un fil « jaune » (après contact) derrière l’autoradio d’origine. Or, sur l’architecture électrique moderne des BMW (E90/E91/E92/E93), cette logique n’existe plus. Le fameux signal Borne 15 BMW E92 (terminologie allemande « Klemme 15 » désignant le +12V après contact) ne circule plus via un simple câble physique dans le faisceau multimédia, mais via des trames numériques sur le réseau CAN Bus. Tenter de se repiquer au hasard peut entraîner des codes défauts, des décharges de batterie ou des dysfonctionnements du module CAS (Car Access System).
Pour réussir votre installation sans risquer de griller un calculateur à 1000 €, il est impératif de comprendre où récupérer ce signal proprement, soit dans la boîte à fusibles, soit via des interfaces dédiées. Ce guide technique détaille les emplacements exacts et les méthodes sécurisées pour exploiter la Borne 15 sur votre E92.
Les points clés à retenir
- ⚡ Définition DIN : La « Borne 15 » (Klemme 15) correspond au +12V qui n’est actif que lorsque le contact est mis (Ignition On). La « Borne 30 » est le +12V permanent.
- 📻 Le piège de la radio : Il n’y a PAS de +12V après contact derrière l’autoradio d’origine d’une E92. L’allumage est géré par le CAN Bus. Ne coupez pas les fils du faisceau Quadlock !
- 🔌 La solution propre : La méthode la plus sûre est d’utiliser un « Fuse Tap » (porte-fusible voleur) dans la boîte à fusibles située derrière la boîte à gants.
- 🚬 Le fusible cible : Le fusible de l’allume-cigare (souvent le n°30 ou n°08 selon l’année) est la source de Borne 15 la plus accessible et la moins risquée à exploiter.
Comprendre l’architecture électrique de la BMW E92
Avant de sortir le multimètre, une petite leçon d’anatomie bavaroise s’impose. Sur la génération E9x, la gestion de l’énergie est pilotée par le module CAS (Car Access System) et la JBE (Junction Box Electronics).
Lorsque vous insérez la clé ou appuyez sur « Start », le CAS réveille les modules via le réseau numérique. C’est pour cela que votre autoradio d’origine s’allume : il reçoit un « message » lui disant de s’allumer, pas une tension directe sur un fil dédié.
Si vous cherchez un fil physique qui passe de 0V à 12V quand vous mettez le contact pour piloter un accessoire aftermarket, vous ne le trouverez pas dans le faisceau de la console centrale. Si vous vous repiquez sur un fil au hasard (souvent le fil d’alimentation de l’écran ou de la clim), vous risquez de perturber le signal PWM (modulation) ou le CAN Bus, provoquant des erreurs « SOS Call System Failure » ou des réveils intempestifs de la voiture qui videront la batterie en une nuit.
Où récupérer la Borne 15 (Après contact) ?
La source la plus fiable et la plus sécurisée se trouve dans la boîte à fusibles (Junction Box), cachée derrière le fond de la boîte à gants (côté passager). Il faut retirer le panneau arrière pour y accéder.
Méthode 1 : Le repiquage sur l’allume-cigare (Recommandé)
L’allume-cigare sur la BMW E92 est un vrai « après contact ». Il se coupe lorsque le contact est coupé (parfois avec une temporisation de quelques minutes selon le profil énergétique).
L’objectif est d’identifier le fusible correspondant à l’allume-cigare. Selon l’année de production (avant ou après 03/2007), l’emplacement change.
- Modèles E92 avant 2007 : Regardez le fusible n°30 (20 Ampères).
- Modèles E92 après 2007 : Regardez le fusible n°08 ou parfois le n°61.
- Vérification : Consultez toujours le carton « plan des fusibles » plié et rangé au dos de la trappe de la boîte à gants. Cherchez le symbole
-/->(flèche cigarette).

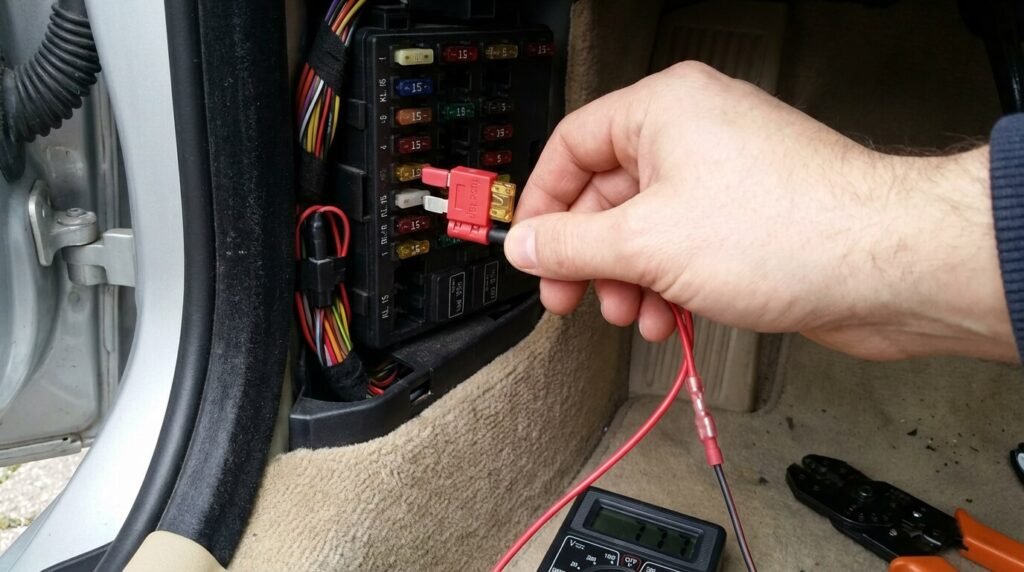

Une fois localisé, utilisez un « Fuse Tap » (ou porte-fusible voleur). C’est un petit accessoire à 5€ qui se branche à la place du fusible d’origine et offre un fil de sortie protégé pour votre accessoire. C’est 100% réversible et propre.
Méthode 2 : Le module CAS (Pour experts)
Si vous installez une alarme complexe et avez besoin d’un signal plus « proche » du neiman, vous pouvez aller chercher le fil vert/orange ou vert/blanc sur le connecteur du module CAS (sous le volant). Cependant, cette méthode est déconseillée aux néophytes. Une erreur de branchement ou un court-circuit sur le CAS peut immobiliser définitivement le véhicule (problème d’antidémarrage EWS), nécessitant un remorquage chez BMW pour reprogrammation.
Tableau : Identification des bornes électriques BMW (Norme DIN 72552)
Pour ne pas faire d’erreur avec votre multimètre, voici les correspondances standards utilisées sur les schémas électriques BMW WDS (Wiring Diagram System).
| Nom de la Borne | Fonction | Comportement | Couleur de fil typique (BMW) |
|---|---|---|---|
| Borne 30 (Kl.30) | +12V Permanent | Toujours sous tension, même voiture verrouillée. | Rouge ou Rouge/Vert |
| Borne 30g | +12V Temporisé | Se coupe 30 à 60 min après verrouillage (mise en veille). | Rouge/Noir |
| Borne 15 (Kl.15) | +12V Après Contact | Tension présente uniquement moteur tournant ou contact mis (Ignition). | Vert/Blanc ou Violet/Blanc |
| Borne R (Kl.R) | +12V Accessoire | Tension présente dès la « position 1 » (radio), avant contact moteur. | Violet/Gris |
| Borne 31 (Kl.31) | Masse | Relié au châssis. | Marron (Toujours marron chez BMW) |
L’alternative moderne : Le boîtier CAN-Bus
Si vous installez un autoradio moderne (Eonon, Xtrons, Dynavin), vous n’avez normalement pas besoin de chercher la borne 15 manuellement. Ces postes sont livrés avec un décodeur CAN-Bus (un petit boîtier noir sur le faisceau).
Ce boîtier lit les messages numériques de la voiture et « fabrique » lui-même un signal +12V après contact artificiel (fil rouge du poste) à partir du +12V permanent (fil jaune).
Attention : Si votre autoradio ne s’allume pas ou ne s’éteint pas avec la clé, c’est souvent que ce boîtier décodeur est défectueux ou incompatible avec votre version de logiciel BMW. Dans ce cas précis, vous devrez couper le fil rouge du faisceau de l’autoradio et aller le raccorder manuellement à la boîte à fusibles (Méthode 1 ci-dessus).
L’avis de l’expert : Électricien Auto Spécialiste BMW
« Sur les E90/E92, je vois souvent des clients qui se sont repiqués sur l’éclairage de la boîte à gants pour alimenter une dashcam. C’est une erreur. L’éclairage est piloté par le module plancher (FRM). Si vous tirez trop de courant dessus, le module FRM se met en sécurité court-circuit et coupe la lumière définitivement (nécessite un reset compteur). Restez sur la boîte à fusibles, c’est la seule zone de puissance prévue pour ajouter des charges. »
Précautions lors du passage de câbles
Une fois votre Fuse Tap branché dans la boîte à gants, vous devez amener le fil jusqu’à la console centrale ou le pare-brise.
- Démontage : Retirez la garniture du montant A (pare-brise) ou passez derrière la moquette du tunnel central.
- Airbag : Attention ! Ne passez jamais un câble devant l’Airbag rideau (dans le montant). Passez toujours le câble derrière l’airbag pour ne pas entraver son déploiement en cas d’accident.
- Masse : Pour la masse (GND), ne cherchez pas un fil. Trouvez un écrou métallique en contact avec la carrosserie sous la moquette et vissez votre cosse dessus. Une mauvaise masse est la cause n°1 des parasites audio.
Foire Aux Questions (FAQ)
🕒 L’allume-cigare s’éteint-il vraiment tout de suite ?
Sur les E92, il y a souvent une temporisation. Quand vous coupez le moteur et sortez, l’allume-cigare peut rester alimenté encore quelques minutes (jusqu’à ce que la voiture passe en mode veille « Sleep »). C’est normal. Ne paniquez pas si votre dashcam tourne encore 5 minutes après l’arrêt.
🔥 Quel ampérage de fusible utiliser pour le repiquage ?
Cela dépend de l’accessoire. Pour un autoradio ou une dashcam, un fusible de 5 ou 10 Ampères suffit largement. N’utilisez pas un fusible de 30A, car en cas de court-circuit de votre accessoire, le fil fondra avant le fusible, avec un risque d’incendie.
🔧 Mon autoradio perd ses mémoires, est-ce la borne 15 ?
Non. Si l’autoradio perd les stations FM à chaque arrêt, c’est un problème de Borne 30 (+12V Permanent). Vous avez probablement inversé le fil jaune et le fil rouge sur le faisceau de l’autoradio, ou votre +12V permanent se coupe (ce qui est rare sur le connecteur Quadlock BMW d’origine).
